Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie

Großes Bild : Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie

Produktdetails:

Place of Origin:	China
Markenname:	Trintfar
Zertifizierung:	CE

Zahlung und Versand AGB:

Minimum Order Quantity:	1
Preis:	10000~500000
Delivery Time:	60~90

Gespräch

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie

Beschreibung

Discharging conveyor:

SSJ-0-0

Automatic pressure airtightness detection machine:

JCJ-0-0

Support hook automatic welding machine:

2*MD40-4C

Double-head three-way automatic welding machine:

2*MD80-2C

Hervorheben:

Fertigungslinie für Transformatoren und automatische Heizkörper

Automatische Heizkörperherstellung

Grundlegende Informationen.

Automatische Produktionslinie

Umfassend

Produktionsumfang

Produktlinie

Flexible Produktion

Intelligente Fertigung

Zertifizierung

ISO, CE, ABS

Automatisierung

Dienstleistungen nach dem Verkauf

1 Jahr Garantie

Gewährleistung

1 Jahr Garantie

Transportpaket

Holzkiste

Spezifikation

andere

Handelsmarke

TRINTFAR

Ursprung

China

Produktionskapazität

500

Beschreibung des Produkts

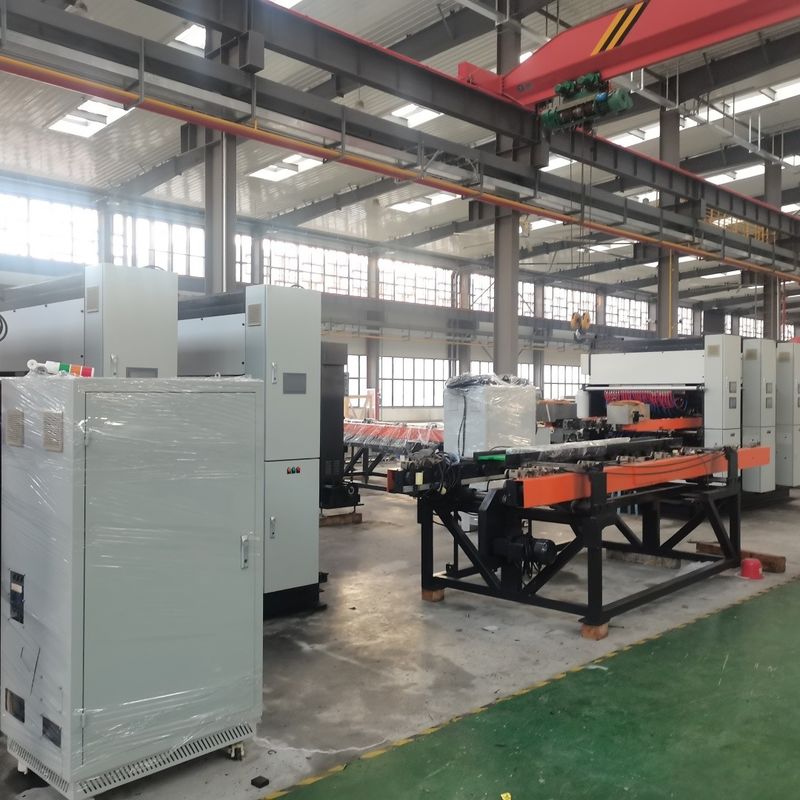

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie 0

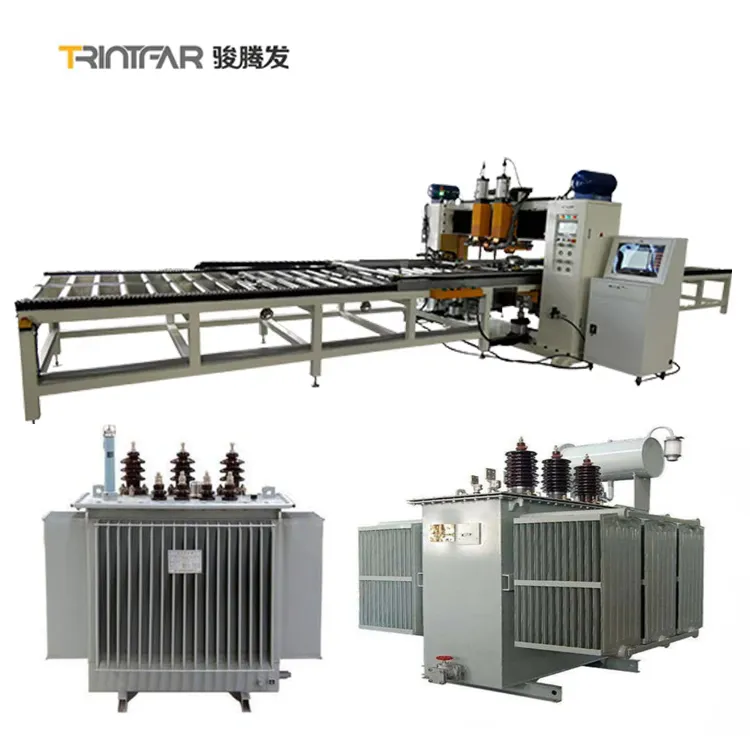

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie 1

Eigenschaft:
· 1. Rollformpressen Die mit einem Präzisionsservomotor gesteuerte Rollformpressmaschine produziert Panels mit variabler Länge nach
Form- und Fütterwalzen arbeiten in Kombination mit einem Druckwerkzeug, um Platten in einer vollständigen
Automatisierte Verfahren. ·
2. Multi-Spot-Schweißmaschine Die Multi-Spot-Schweißmaschine besteht aus Reihen von Punkt-Schweißungen entlang der Rippen durch die Länge
Die Software-gesteuerte Servo-Indexierung der Plattenanlage gewährleistet eine symmetrische Positionierung der Punkte für eine optimale
Druckverteilung. ·
3Die Schweißmaschine verbindet die Ränder der Platten durch Widerstandsschweißen.
Bei einer automatischen Lösung wird die Naht nach innen gekühlt, ohne dass ein externes Wassersystem erforderlich ist.
Die Schweißmaschine ist mit zwei Schweißmaschinen für die Längsseiten des Panels und mit einem dritten Schweißmaschinen für die Enden des Panels geschweißt.
Der Bediener steuert die Position des Panels im Verhältnis zu den Schweißrädern und dreht das Panel in einer einzigen Bewegung.
Arbeitsablauf

Abwicklung - Rollenformung - Hydraulikpresse - Umdrehen - Mehrfachpunktschweißen - Seitennahtschweißen - Kopfschweißen
Seitenscheren -Kopfschneiden -Endprodukt -automatisches Plattenstapeln

Arbeitsabläufe

Arbeitsfluss:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Hauptgeräte

Maschine zum Verladen von Paneelschrauben

Manuelles Verladen von gestapelten Materialien auf die Fütterungsplattformfahrzeuge mit Hilfe des Boomwagens mit zwei Materialplatzierungen auf jeder Seite.

Der Trussgreifer greift automatisch Materialien von beiden Seiten des Plattenwagens und legt sie auf die Förderleitung.

Der mittlere Klemm-Positionierungsmechanismus richtet die Platte auf den Förderer aus.

Ein servo-getriebener Mechanismus bewegt die Platte zur Vor-Spot-Schweißmaschine für das Spot-Schweißen auf beiden Seiten.

Maschine zur Beförderung und Pressen von Wasserkanalringen

Der Wasserwegring nutzt eine vibrierende Plattenzufuhr mit einem Doppelspursystem.

Zwei Druckköpfe auf jeder Seite drücken die Wasserwegringe auf der Vorder- und Rückseite.

Die Materialübertragung verwendet eine angetriebene Rollenzufuhr.

Dreh- und Montagemaschinen

Schnelles und präzises Umdrehen.

Hochwertige Ketten für die Übertragung; 400 Watt Reduktionsmotor als Antrieb.

Getriebe-Reduktionsmotor mit Sensor für eine präzise Drehposition.

Automatische Steuerung, kein manueller Eingriff.

Besteht aus Drehkörper, Ladegerät, elektrischer Konsole, Betriebssystem und Sicherheitszaun.und effiziente Materialübertragung zwischen den Betrieben.

Schweißmaschine zur Vor-Punkt-Positionierung von Platten

Das Panel fließt automatisch zur Schweißstop-Position auf dem Förderträger, und die Schweißer auf beiden Seiten starten das Vor-Spot-Schweißen.

Vor-Spot-Schweißen ist nur für eine Reihe erforderlich.

Verbraucht 1 Satz AC-DN75-Strom.

Schweißmaschine mit mehreren Punkten

Maschinen zum Schweißen mit mehreren Punkten.

Jede Einheit verfügt über 18 Sätze von Zylinderschweißverbindungen.

AC-Schweißstromquelle für das Schweißen einer Reihe von Lötverbindungen auf einmal.

Der hochgeschwindige Servo-Verbindungsschritt füttert den Greifer nach vorne, um die Wasserkanalplatte zu versorgen.

Maschine zum Vor-Spot-Schweißen von Konvektionsblechen

Konvektionsblatt manuell auf den Online-Werkzeugführer geladen.

Schweißen mit einer 4-köpfigen Vor-Spot-Schweißmaschine.

Materialien, die manuell in die erste Reihe vorgegebenen Schweißpositionen gedrückt werden.

Die Ausrüstung wechselt automatisch für die verbleibenden Schweißpunkte.

Schweißmaschine mit Konvektionsblatt-Gantry-Mehrpunktschweißmaschine

Voreingestellter Pfad: Konvektionsblatt folgt einem vorgegebenen Weg in den Werkzeugführer.

Schweißen mit Doppel-Gantry: 2 Portalschweißmaschinen mit mehreren Stellen.

Pneumatische Verbindungen: 16 Sätze pro Einheit.

Wechselstromversorgung: Wechselstrom und einseitig für das Reihenschweißen.

Servo-Schrittmaschine: Hochgeschwindigkeits-Servo-Schrittler füttert Greifer für Wasserkanalplatte.

mit einer Leistung von mehr als 1000 W

Verwenden Sie ein Rollenförderregal, um Materialien in U-Form zu transportieren.

Raumwirksamkeit: U-Form spart Platz, optimiert Prozess.

Einfache Bedienung: Kleinerer Arbeitsbereich, bequemer, reduziert die Intensität.

Schweißmaschine mit Doppelkopf, mit langen Seiten

Gleichzeitiges Schweißen: Schweißen Sie beide langen Seiten gleichzeitig.

Stromversorgung: 300 KVA mittelfrequenter Wechselstrom für stabiles Langzeitschweißen.

Schweißmaschine mit zwei Schrägköpfen mit kurzen Seiten 2 Set

Verwenden Sie eine mittelfrequente Stromquelle für Wechselstromschweißen, um eine sehr lange Stabilität des Schweißens sicherzustellen.

Zwei-seitige Reinigungs- und Trimmmaschine

Die langseitig geschweißten Produkte reinigen und schneiden.

Scherenmaschinen

Schneidverfahren: Ausschneiden der benötigten Materialien.

Material für den SchneiderWeiße Stahlklinge.

SchnittmethodeSchnitt mit einer Schere.

Maschinen zum Schneiden mit vierkantigem Bogen

Eckform: Schneiden Sie scharfe Ecken ab, um abgerundete Kanten zu bilden.

Material für den SchneiderWeißer Stahl.

Schnittmethode: Hydraulisches Schlagen.

Schweißmaschine mit Doppelkopf und dreigleisiger automatischer Schweißmaschine

Schweißleistung: Mittelfrequenz-MD80-Stromquelle.

Materialfluss: Doppelseitige Kanäle zum Anlegen und Drehen.

Übertragungsart: Kettenplatte für den dreiseitigen Transport von Material.

Automatisches Füttern: Greifer- und Schweißposition für einen präzisen Betrieb.

Automatische Schweißmaschine mit Stützhaken

Schweißleistung: Mittelfrequenz-MD40-Stromquelle.

Fütterungsmethode: Stapeln mit Klemmen für die Materialzufuhr.

Beförderung: Pneumatischer Greifer lädt Materialien in die Schweißposition.

Automatische Druckluftdichtemessmaschine

Prüfdruck10 Bar.

Prüfmethode: Automatische Druckprüfung im Wasserbehälter.

Weitere Informationen

Einzelheiten zum Produkt

Stahlplatten-Kühlkörper-Produktionslinie U-förmige Rückkehr LayoutDiagramm

Produktionsergebnisse

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie 20

Nein	Name	Material	Anmerkungen
1	Panel	Kaltgewalzte Stahlplatten	1.1 mm Dicke
2	Konvektionsplatte	Kaltgewalzte Stahlplatten	0.3 mm Dicke
3	Schnittstellentyp		4x G 1/2 innere Gewindeoberfläche
4	Produktlänge		400 bis 3000 mm
5	Produktbreite		300/400/500/600/900 mm

Liste der Ausrüstungskonfigurationen

Nein	Name der Ausrüstung	Modell	Anzahl	Einheit
1	Maschine zum Verladen von Paneelschrauben	HJ-0-0	1	Satz
2	Maschine zur Beförderung und Pressen von Wasserkanalringen	YZJ-0-0	1	Satz
3	Dreh- und Montagemaschine 1	FZJ-0-0	1	Satz
4	Schweißmaschine zur Vor-Punkt-Positionierung von Platten	DN75-2C	1	Satz
5	Schweißmaschine mit mehreren Punkten	10*DN60-36C	3	Satz
6	Maschine zum Vor-Spot-Schweißen von Konvektionsblechen	2*DN63-4C	1	Satz
7	Schweißmaschine mit Konvektionsblatt-Gantry-Mehrpunktschweißmaschine	4*DN63-16C	3	Satz
8	mit einer Leistung von mehr als 1000 W	ZJG-0-0	1	Satz
9	Schweißmaschine mit Doppelkopf, mit langen Seiten	2*FVM300-2C	1	Satz
10	Schweißmaschine 1 mit zwei Schweißköpfen	2*FVM300-2C	1	Satz
11	Schweißmaschine 2 mit zwei Schrägköpfen	2*FVM300-2C	1	Satz
12	Zwei-seitige Reinigungs- und Trimmmaschine	XBJ-0-0	1	Satz
13	Scherenmaschinen	JCJ-0-0	1	Satz
14	Maschinen zum Schneiden mit vierkantigem Bogen	QJJ-0-0	1	Satz
15	Dreh- und Montagemaschine 2	FZJ-0-0	1	Satz
16	Schweißmaschine mit Doppelkopf und dreigleisiger automatischer Schweißmaschine	2*MD80-2C	1	Satz
17	Automatische Schweißmaschine mit Stützhaken	2*MD40-4C	1	Satz
18	Automatische Druckluftdichtemessmaschine	JCJ-0-0	1	Satz
19	Beförderer zum Entladen	SSJ-0-0	1	Satz

Wasser-, Strom- und Gaskonfiguration

Projekt	Parameter
Gesamtverteilung der Leistung	1600 KVA (Die tatsächliche Gesamtleistung beträgt ca. 1000 KVA)
Gasquellendruck	0.6MPa
Wasserquellendruck	00,15 MPa bis 0,30 MPa
Anforderungen an die Druckluftquelle	1000 L/min
Gesamtwasserdurchfluss	1200 L/min
Ausrüstungshöhe*breite ca.	60 m*10 m

Größe und Tag:

Ansprechpartner: Mr. tianwei

Telefon: +8615216883036

Andere Produkte

Transformator Radiator Fin Produktionslinie PLC Steuerung Stahlplatte Radiator Produktionslinie Hochautomatisierung mit Servomotoren Mehrköpfige Gantry-Spot-Schweißen

Rhythm: Non Flow Production Line

Production Scope: Product Line

Zertifizierung: ISO, CE, ABS

After-sales Service: 1 Year Warranty

Vollautomatische Transformator-Kühlerflosse Produktionslinie

Input voltage: 380±10% (three-phase) 50HZ

Input power: 2x250KVA

Secondary Voltage: 11.3V

Maximum short circuit current: 50KA

Trintfar Stahlplatten Heizkörper Produktionslinie Anpassungsfähige Flossendicke

PLC control system: used to control all aspects of the production line.

MES System: Manufacturing execution system for production management and scheduling.

Fin Thicknessea: Customizable

On-line inspection system: real-time monitoring of quality in the production process

TRINTFAR Vollautomatik-Transformator-Kühlerflossen-Produktionslinie

Power: 12 * 50 KVA

AC power supplies: 12 sets

Seam welding speed: 0-2.8 m/min

Grabbing method: Cylinder clamps material, gripper turns 90° to place on rack

Produktionslinie für Radiatoren mit Stahlplatten mit einer Leistungsverteilungskapazität von 1600 KVA

Capacity config: 1000m/10h

Operators: 2-3 people

Equipment area: 60m*10m（L*W)

Equipment power distribution: 1600KVA (The actual total power used is about 1000KVA)

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie

Shanghai Trintfar Transformator Automatische Heizkörper Fertigungslinie

Fertigungslinie für Transformatoren und automatische Heizkörper

Automatische Heizkörperherstellung

Grundlegende Informationen.

Beschreibung des Produkts

Arbeitsabläufe

Hauptgeräte

Maschine zum Verladen von Paneelschrauben

Maschine zur Beförderung und Pressen von Wasserkanalringen

Dreh- und Montagemaschinen

Schweißmaschine zur Vor-Punkt-Positionierung von Platten

Schweißmaschine mit mehreren Punkten

Maschine zum Vor-Spot-Schweißen von Konvektionsblechen

Schweißmaschine mit Konvektionsblatt-Gantry-Mehrpunktschweißmaschine

mit einer Leistung von mehr als 1000 W

Schweißmaschine mit Doppelkopf, mit langen Seiten

Schweißmaschine mit zwei Schrägköpfen mit kurzen Seiten 2 Set

Zwei-seitige Reinigungs- und Trimmmaschine

Scherenmaschinen

Maschinen zum Schneiden mit vierkantigem Bogen

Schweißmaschine mit Doppelkopf und dreigleisiger automatischer Schweißmaschine

Automatische Schweißmaschine mit Stützhaken

Automatische Druckluftdichtemessmaschine

Weitere Informationen

Einzelheiten zum Produkt

Stahlplatten-Kühlkörper-Produktionslinie U-förmige Rückkehr LayoutDiagramm

Produktionsergebnisse

Liste der Ausrüstungskonfigurationen

Wasser-, Strom- und Gaskonfiguration

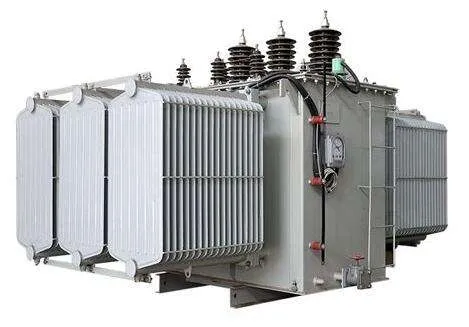

Transformator-Heizkörper-Fertigungsstraße,

Maschine zur Herstellung von Transformatorradiatorflossen,
