Transformator Radiator Fin Produktionslinie PLC Steuerung Stahlplatte Radiator Produktionslinie Hochautomatisierung mit Servomotoren Mehrköpfige Gantry-Spot-Schweißen

Großes Bild : Transformator Radiator Fin Produktionslinie PLC Steuerung Stahlplatte Radiator Produktionslinie Hochautomatisierung mit Servomotoren Mehrköpfige Gantry-Spot-Schweißen

Produktdetails:

Place of Origin:	China
Markenname:	Trintfar
Zertifizierung:	CE

Zahlung und Versand AGB:

Minimum Order Quantity:	1
Preis:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

Kontakt

Transformator Radiator Fin Produktionslinie PLC Steuerung Stahlplatte Radiator Produktionslinie Hochautomatisierung mit Servomotoren Mehrköpfige Gantry-Spot-Schweißen

Beschreibung

Rhythm:	Non Flow Production Line	Production Scope:	Product Line
Zertifizierung:	ISO, CE, ABS	After-sales Service:	1 Year Warranty
Specification:	other	Origin:	China
Hervorheben:	PLC-Steuerung Radiator Flossen Produktionslinie , Produktionslinie für Radiatoren mit mehreren Kopfflossen , PLC-Steuerung Radiator Flossen Produktionslinie

Produktionslinie für Radiatoren mit Stahlplatten

Die Stahlplattenradiator-Produktionslinie verfügt über eine hohe Automatisierung mit Servomotoren, SPS-Steuerung, Multi-Head-Gantry-Spot-Schweißen und Längs- / Quer-Mittelfrequenz-Nassschweißmaschinen.Dies schließt automatisches Be- und Entladen ein, Punktschweißposition und Schweißranddichtung, um eine effiziente, stabile Produktion zu gewährleisten.

Kapazitätskonfiguration: 1000 m/10 h
Betreiber: 2-3 Personen
Ausrüstungsfläche: 60m*10m ((L*W)
Leistungsverteilung der Ausrüstung: 1600 KVA (die tatsächliche Gesamtleistung beträgt ca. 1000 KVA)

Produktbeschreibung

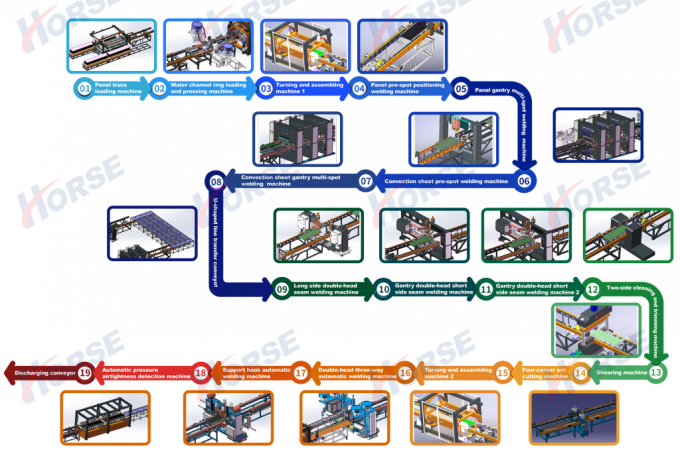

Arbeitsabläufe

Arbeitsfluss:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Unternehmensprofil

Buchen Sie eine Fabrikreise

	Hauptprodukte:	Spot-Schweißmaschine‬,Butt-Schweißmaschine‬,¢ Laserschweißmaschine‬,Seam Welding Machine‬,Ich bin nicht derjenige.
	Adresse:	Gebäude 8, Nr. 889, Guinan Road, Bezirk Songjiang, Shanghai, China
	Hauptmärkte:	Nordamerika, Südostasien, Mittlerer Osten
	Internationale Handelsbedingungen (Incoterms):	Andere
	Zahlungsbedingungen:	LC, T/T, Western Union, Kleingeldzahlung
	Durchschnittliche Vorlaufzeit:	Spitzensaison Vorlaufzeit: ein Monat Zeit außerhalb der Saison: ein Monat

Durchschnittliche Reaktionszeit: ≤ 4,59 h

Die 1995 gegründete Trintfar-Gruppe ist ein Hightech-Unternehmen für automatisierte Schweißgeräte, das wissenschaftliche Forschung, Entwicklung, Herstellung und Vertrieb integriert.Die Gruppe hat ihren Hauptsitz in Shanghai., mit vier Niederlassungen in Shanghai, Ningbo und Dongguan.

Als nationales Hightech-Unternehmen verfügt die Trintfar-Gruppe über eine Vielzahl fortschrittlicher Schweißtechnologieprodukte, darunter IF, HF-Inverter-Widerstandsschweißmaschine, automatische intelligente NC,intelligente Laserschweißgeräte, Automobilschweißproduktionslinie, intelligentes Roboterintegrationssystem usw.

Unsere Produkte werden nicht nur in den großen Automobil- und Ersatzteilherstellern in China eingesetzt, sondern auch in der Luft- und Raumfahrt, der Produktion von Haushaltsgeräten,Niederspannungsgeräte und andere Industriezweige.

Das Unternehmen hat einen langfristigen strategischen Plan erarbeitet, durch Austausch und Zusammenarbeit mit ausländischen exzellenten Unternehmen und durch kontinuierlichen Import ausländischer fortschrittlicher Technologie und Ausrüstung,Ein großer, industrialisiertes und internationales Unternehmen

Hauptgeräte

Maschine zum Verladen von Paneelschrauben

Manuelles Verladen von gestapelten Materialien auf die Fütterungsplattformfahrzeuge mit Hilfe des Boomwagens mit zwei Materialplatzierungen auf jeder Seite.

Der Trussgreifer greift automatisch Materialien von beiden Seiten des Plattenwagens und legt sie auf die Förderleitung.

Der mittlere Klemm-Positionierungsmechanismus richtet die Platte auf den Förderer aus.

Ein servo-getriebener Mechanismus bewegt die Platte zur Vor-Spot-Schweißmaschine für das Spot-Schweißen auf beiden Seiten.

Maschine zur Beförderung und Pressen von Wasserkanalringen

Der Wasserwegring nutzt eine vibrierende Plattenzufuhr mit einem Doppelspursystem.

Zwei Druckköpfe auf jeder Seite drücken die Wasserwegringe auf der Vorder- und Rückseite.

Die Materialübertragung verwendet eine angetriebene Rollenzufuhr.

Dreh- und Montagemaschinen

Schnelles und präzises Umdrehen.

Hochwertige Ketten für die Übertragung; 400 Watt Reduktionsmotor als Antrieb.

Getriebe-Reduktionsmotor mit Sensor für eine präzise Drehposition.

Automatische Steuerung, kein manueller Eingriff.

Besteht aus Drehkörper, Ladegerät, elektrischer Konsole, Betriebssystem und Sicherheitszaun.und effiziente Materialübertragung zwischen den Betrieben.

Schweißmaschine zur Vor-Punkt-Positionierung von Platten

Das Panel fließt automatisch zur Schweißstop-Position auf dem Förderträger, und die Schweißer auf beiden Seiten starten das Vor-Spot-Schweißen.

Vor-Spot-Schweißen ist nur für eine Reihe erforderlich.

Verbraucht 1 Satz AC-DN75-Strom.

Schweißmaschine mit mehreren Punkten

Maschinen zum Schweißen mit mehreren Punkten.

Jede Einheit verfügt über 18 Sätze von Zylinderschweißverbindungen.

AC-Schweißstromquelle für das Schweißen einer Reihe von Lötverbindungen auf einmal.

Der hochgeschwindige Servo-Verbindungsschritt füttert den Greifer nach vorne, um die Wasserkanalplatte zu versorgen.

Maschine zum Vor-Spot-Schweißen von Konvektionsblechen

Konvektionsblatt manuell auf den Online-Werkzeugführer geladen.

Schweißen mit einer 4-köpfigen Vor-Spot-Schweißmaschine.

Materialien, die manuell in die erste Reihe vorgegebenen Schweißpositionen gedrückt werden.

Die Ausrüstung wechselt automatisch für die verbleibenden Schweißpunkte.

Schweißmaschine mit Konvektionsblatt-Gantry-Mehrpunktschweißmaschine

Voreingestellter Pfad: Konvektionsblatt folgt einem vorgegebenen Weg in den Werkzeugführer.

Schweißen mit Doppel-Gantry: 2 Portalschweißmaschinen mit mehreren Stellen.

Pneumatische Verbindungen: 16 Sätze pro Einheit.

Wechselstromversorgung: Wechselstrom und einseitig für das Reihenschweißen.

Servo-Schrittmaschine: Hochgeschwindigkeits-Servo-Schrittler füttert Greifer für Wasserkanalplatte.

mit einer Leistung von mehr als 1000 W

Verwenden Sie ein Rollenförderregal, um Materialien in U-Form zu transportieren.

Raumwirksamkeit: U-Form spart Platz, optimiert Prozess.

Einfache Bedienung: Kleinerer Arbeitsbereich, bequemer, reduziert die Intensität.

Schweißmaschine mit Doppelkopf, mit langen Seiten

Gleichzeitiges Schweißen: Schweißen Sie beide langen Seiten gleichzeitig.

Stromversorgung: 300 KVA mittelfrequenter Wechselstrom für stabiles Langzeitschweißen.

Schweißmaschine mit zwei Schrägköpfen mit kurzen Seiten 2 Set

Verwenden Sie eine mittelfrequente Stromquelle für Wechselstromschweißen, um eine sehr lange Stabilität des Schweißens sicherzustellen.

Zwei-seitige Reinigungs- und Trimmmaschine

Die langseitig geschweißten Produkte reinigen und schneiden.

Scherenmaschinen

Schneidverfahren: Ausschneiden der benötigten Materialien.

Material für den SchneiderWeiße Stahlklinge.

SchnittmethodeSchnitt mit einer Schere.

Maschinen zum Schneiden mit vierkantigem Bogen

Eckform: Schneiden Sie scharfe Ecken ab, um abgerundete Kanten zu bilden.

Material für den SchneiderWeißer Stahl.

Schnittmethode: Hydraulisches Schlagen.

Schweißmaschine mit Doppelkopf und dreigleisiger automatischer Schweißmaschine

Schweißleistung: Mittelfrequenz-MD80-Stromquelle.

Materialfluss: Doppelseitige Kanäle zum Anlegen und Drehen.

Übertragungsart: Kettenplatte für den dreiseitigen Transport von Material.

Automatisches Füttern: Greifer- und Schweißposition für einen präzisen Betrieb.

Automatische Schweißmaschine mit Stützhaken

Schweißleistung: Mittelfrequenz-MD40-Stromquelle.

Fütterungsmethode: Stapeln mit Klemmen für die Materialzufuhr.

Beförderung: Pneumatischer Greifer lädt Materialien in die Schweißposition.

Automatische Druckluftdichtemessmaschine

Prüfdruck10 Bar.

Prüfmethode: Automatische Druckprüfung im Wasserbehälter.

Weitere Informationen

Einzelheiten zum Produkt

Stahlplatten-Kühlkörper-Produktionslinie U-förmige Rückkehr LayoutDiagramm

Produktionsergebnisse

Nein	Name	Material	Anmerkungen
1	Panel	Kaltgewalzte Stahlplatten	1.1 mm Dicke
2	Konvektionsplatte	Kaltgewalzte Stahlplatten	0.3 mm Dicke
3	Schnittstellentyp		4x G 1/2 innere Gewindeoberfläche
4	Produktlänge		400 bis 3000 mm
5	Produktbreite		300/400/500/600/900 mm

Liste der Ausrüstungskonfigurationen

Nein	Name der Ausrüstung	Modell	Anzahl	Einheit
1	Maschine zum Verladen von Paneelschrauben	HJ-0-0	1	Satz
2	Maschine zur Beförderung und Pressen von Wasserkanalringen	YZJ-0-0	1	Satz
3	Dreh- und Montagemaschine 1	FZJ-0-0	1	Satz
4	Schweißmaschine zur Vor-Punkt-Positionierung von Platten	DN75-2C	1	Satz
5	Schweißmaschine mit mehreren Punkten	10*DN60-36C	3	Satz
6	Maschine zum Vor-Spot-Schweißen von Konvektionsblechen	2*DN63-4C	1	Satz
7	Schweißmaschine mit Konvektionsblatt-Gantry-Mehrpunktschweißmaschine	4*DN63-16C	3	Satz
8	mit einer Leistung von mehr als 1000 W	ZJG-0-0	1	Satz
9	Schweißmaschine mit Doppelkopf, mit langen Seiten	2*FVM300-2C	1	Satz
10	Schweißmaschine 1 mit zwei Schweißköpfen	2*FVM300-2C	1	Satz
11	Schweißmaschine 2 mit zwei Schrägköpfen	2*FVM300-2C	1	Satz
12	Zwei-seitige Reinigungs- und Trimmmaschine	XBJ-0-0	1	Satz
13	Scherenmaschinen	JCJ-0-0	1	Satz
14	Maschinen zum Schneiden mit vierkantigem Bogen	QJJ-0-0	1	Satz
15	Dreh- und Montagemaschine 2	FZJ-0-0	1	Satz
16	Schweißmaschine mit Doppelkopf und dreigleisiger automatischer Schweißmaschine	2*MD80-2C	1	Satz
17	Automatische Schweißmaschine mit Stützhaken	2*MD40-4C	1	Satz
18	Automatische Druckluftdichtemessmaschine	JCJ-0-0	1	Satz
19	Beförderer zum Entladen	SSJ-0-0	1	Satz

Wasser-, Strom- und Gaskonfiguration

Projekt	Parameter
Gesamtverteilung der Leistung	1600 KVA (Die tatsächliche Gesamtleistung beträgt ca. 1000 KVA)
Gasquellendruck	0.6MPa
Wasserquellendruck	00,15 MPa bis 0,30 MPa
Anforderungen an die Druckluftquelle	1000 L/min
Gesamtwasserdurchfluss	1200 L/min
Ausrüstungshöhe*breite ca.	60 m*10 m
