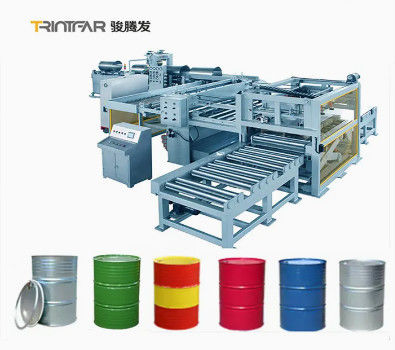

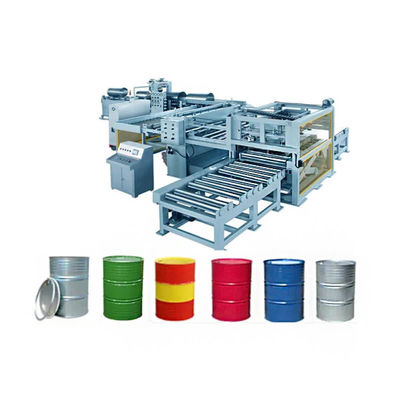

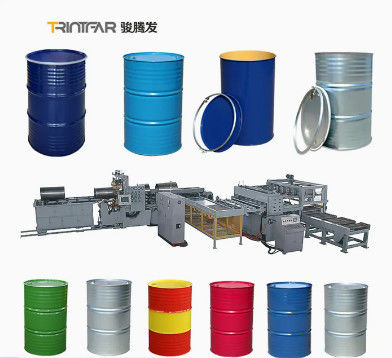

200L Stahltrommel-Produktionslinie 11 Personen betrieben

Großes Bild : 200L Stahltrommel-Produktionslinie 11 Personen betrieben

Produktdetails:

Herkunftsort:	China
Markenname:	Trintfar
Zertifizierung:	CE

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	10,000-80,000
Verpackung Informationen:	Holzhalter/Holzgehäuse
Delivery Time:	90~120
Zahlungsbedingungen:	L/C, D/A, D/P, T/T

Kontakt

200L Stahltrommel-Produktionslinie 11 Personen betrieben

Beschreibung

Kapazitätskonfiguration:	2 bis 10 Trommeln/min	Betreiber:	etwa 11 Personen
Stromverbrauch:	1 kWh/Trommel	Gewährleistung:	1 Jahr
Spannung:	220V/380V/440V	Erbrachte Kundendienstleistung:	Videotechnische Unterstützung
Hervorheben:	200L Stahltrommel Produktionslinie , Produktionslinie für Stahltrommeln

Arbeitsabläufe

Arbeitsfluss:Abrunden → Schweißen der Nähte → Bead/Flanging → Wellbeading/W Beading → Leckage-Test (vor dem Nähen) → Nähen → Leckage-Test (nach dem Nähen) → Sauberes Öl, Waschen, Fe-Phosphorieren,Waschen → Waschen Trocknen → Außenmalen → Trocknen nach Außenmalen → Kühlen → Lagern (Offline)

Hauptgeräte

Maschinen zur Herstellung von Stahltrommelkörpern

Maschine zur Herstellung von Stahlblechen

Spulenwagen: 3-in-1-Motorantrieb, hydraulisch nach oben/nach unten

Einheit zur Entwicklung: Hydraulischer Antrieb, keine Kraftdrehung, Spule Durchmesser Ф508-Ф610mm, maximale Last: 15 Tonnen

7-Rolleneveller: 7 Walzen, Frequenzverstellbarer Drehzahl

Messanlage: Längenpräzision über einen in Japan hergestellten AC-Dienstmotor

Maschine zum Schneiden von Blechen: 3*1500mm, PLC gesteuert

Transportfahrzeug: Schnittbleche zum Schweißmaschinenhersteller bringen

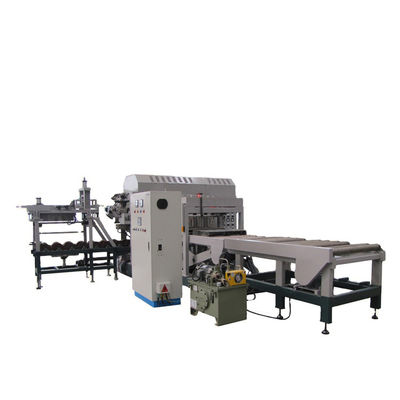

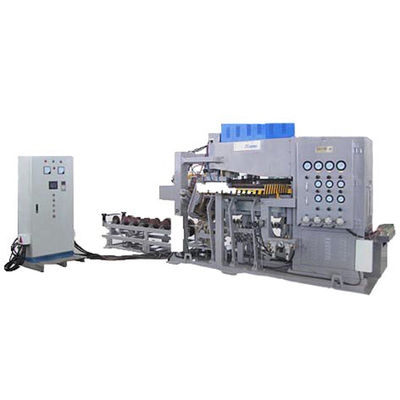

Automatische Schweißmaschine für Trommelkörper

Überschneidungssteuerung: Führungsstange positioniert Trommel; Z-Stange sorgt für eine Überlappung von 2 mm mit einfacher Wartung durch abnehmbare Verschleißstreifen und eine profilierte Nase für einen präzisen Schweißradkontakt.

Stundenglasrollen: auf einem Zielpost-Rahmen mit Sensoren montiert, um eine allmähliche Größe, eine gleichbleibende Überlappung und eine minimale Oberflächenmarkierung zu gewährleisten; die unteren Rollen drehen sich zur Wartung,die Oberrollen für die Größenverträglichkeit mit Luftzylinder einstellen.

Schweißköpfe: SEW Wechselstrommotor mit Wechselrichter und Getriebe und Luftdruck für konstante Drehzahl; Schweißräder mit Querschnittindex für gleichmäßigen Verschleiß, automatisch geschmiert,und kann manuell oder halbautomatisch getrimmt werden, um die Ausfallzeiten zu reduzieren.

Schweißkopf-Zylinderrutsche: Unterer Schweißkopf auf einem Leichtmetallram mit pneumatischem Zylinder und Bälgenfeder montiert, um die Kraft zu stabilisieren und die Reaktionen beim Schweißstart zu dämpfen.

Schweißsteuerung: Energieeffiziente dreiphasige Wechselstromregelung mit LCD-Display.

Transformator: SP 350 KVA.

mit einem Durchmesser von mehr als 20 mm: Optional.

Flanschmaschine

Höhere Effizienzflanschbildung geeignet für kaltgewalztes Stahl, PLC-gesteuert, hydraulischer Antrieb.

Maschine zum Bechen von Perlen

Mit 8 Schrägformformen, die sich nach außen bewegen, um eine 12 mm verstellbare Perle zu bilden.

Wellenmaschine

Höhere Effizienzflanschbildung geeignet für kaltgewalztes Stahl, PLC-gesteuert, hydraulischer Antrieb.

Nähmaschine

Automatische Belastungspresse und Nahtschweißen. Doppelmotoren und Hauptwellen. Cam-Mechanismus Rollräder, leicht zu verstellen, PLC-gesteuert. Einheit Leistung: 41KW.

Maschinen zur Herstellung von Stahltrommelboden- und -oberflächen

Maschinen zum Abspulen, Geradigen und Scheren

Maschine zum Entwinden:

Breite des Blattes: 600-1320 mm
Stärke: 0,6-1,4 mm
Produktionskapazität: 15 Stück/min.
Maximale Schneidgeschwindigkeit: 50-60 m/min.

Sieben-Roller-Size-Gleichmachine:

Ausgerichtete Präzision: ≤ 1,5 mm/m2

Schneidmaschine:

Scherendicke: ≤ 3 mm
Scherenbreite: ≤ 1500 mm

Abdeckungspressmaschine

Abdeckungspressmaschine (160 Tonnen Press)

Funktion:Die Abdeckung und der Boden werden mit zwei 160 Tonnen Schlagpressen geformt.

Druckmaschine mit Doppelverriegelung ((63 Tonnenpresse)

Funktion:Wird für das normalen Schleudern und Verriegeln von Trommellöchern verwendet.

Automatisierung:Das Be- und Entladen ist voll automatisiert.

Einheitliche Leistung:15 kW

Vorkurbel- und Sprühversiegelungskleimmaschine

Automatische Palettiermaschine

Sprühfarbmaschinen

Waschleitung

Die Trommeln werden gereinigt und auf die Lacktransportkette gelegt, wobei sie von horizontaler zu vertikaler Übergangsposition übergehen.
Waschtransport Länge:55 m
Trocknungskanal:L28m;W1.5m;H1.7m

Anlagen zum Lacken

Dreifarbiges Gemälde:

Innen: wasserdichte Farbe

Außen: Säurealkoholmagnetfarbe

Größe: L4,8m; W4m; H2,4m

Trocknungsausrüstung

Drei-Reihen-vertikales Trocknen
Temperaturregelungsbereich:Raumtemperatur auf 200°C, einstellbar
Temperaturregelungsgenauigkeit:± 5°C
Größe:L36M; W2.6M; H2.1M

Kühlgeräte

Funktion: Verhärtete Lackoberfläche nach dem Backen
Macht: 6,6 kW

Leckageprüfmaschinen

Horizontale Typprüfung, Luftdruck 0,03 MPa.Steuerung durch PLC, Druckluftantrieb.

Weitere Informationen

Einzelheiten zum Produkt

Layout-Diagramm der Produktionslinie für Stahltrommeln

Produktionsergebnisse

Schweißmethode:

Bei dieser Ausrüstung wird mit Elektroden in Form von zylindrischen Walzen ein Rollensammelschweißverfahren angewandt, wobei die Breite der Elektrode größer ist als der überlappende Abschnitt der Stahlplatte,die Kontrolle über die Stärke des Gelenks ermöglicht. Während des Schweißvorgangs werden ein höherer Elektrodendruck und ein kontinuierlicher Schweißstrom angewendet.Stabile Schweißqualität erreicht werden kannDie Maschine ist in der Lage, die Schweißvorgänge auf Längsschnitten von Metalltrommeln mit einem Durchmesser von 516 mm (für kegelförmige Trommeln) bis 571,5 mm durchzuführen.

Liste der Ausrüstungskonfigurationen

Drum Ends Produktionslinie
S.N.	Modell Nr.	Name	Einheit	Anzahl	Anmerkung
1	Die in Absatz 1 genannten Bedingungen gelten nicht.	Up-Coil-Wagen	Satz	1	Hydraulischer Antrieb
2	STK2010.01.00C	Einheit zur Entwicklung	Setzen	1	Hydraulischer Antrieb; Frequenzregelung der Drehzahl des Motors
3	Die Bezeichnung ist nicht gültig.	9 Rollenhalter und Messanlage	Setzen	1	Servo-Steuerung
4	ST1319.00	Förderer vom Nivellierer zur Pressenmaschine	Setzen	1
5	JD21-160	Abdeckungspressmaschine	Setzen	2	160 Tonnen
6	MJ571.5	Formen für Abdeckung und Boden	Setzen	2
7	ST1318.00	Fördergerät für die Abdeckung von Vorspulen- und Sprühklebermaschinen	Setzen	2	Einschließlich Förderer und Stapeln
8	Der Wert des Zertifikats ist zu messen.	mit einer Breite von mehr als 20 mm,	Setzen	2	PLC-Steuerung;
9	St-1001	Automatisches Stapeln von Trommeldecken	Setzen	2
10	Q11-2000	Schrottblattschneidmaschine	Setzen	1	3*2000 mm
11	KJKZ2011.00	Elektrische Steuerungskiste	Setzen	1
12	KJ2011.02.00	Hydraulikstation	Setzen	1

Automatisches Durchstochen von 2′& 3/4′-Loch und Verriegelung von 2′& 3/4′-Loch
S.N.	Name	Einheit	Anzahl
1	Tiefhalspressleistung 63 Tonnen	Setzen	2
2	Zweifachpressform	Setzen	1
3	Doppelverriegelnde Form	Setzen	1
4	Auto-Transport-Leitung zur Abdeckung	Setzen	1
5	Elektrische Steuerung	Setzen	1

Schnitt in die Länge (für Trommelkörper)
S.N.	Modell Nr.	Name	Einheit	Anzahl	Anmerkung
1	Die in Absatz 1 genannten Bedingungen gelten nicht.	Up-Coil-Wagen	Satz	1	Hydraulischer Antrieb
2	STK2010.01.00C	Entspulen und verbinden	Setzen	1	Hydraulischer Antrieb
3	Die Bezeichnung ist nicht gültig.	9 Rollen-Gleichmachine	Setzen	1	Frequenzverstellgeschwindigkeit
4	Die Bezeichnung ist: STK1213200	Messanlage	Setzen	1	Servomotor
5	Q11-1500	Schnittmaschine	Setzen	1	3*1500 mm
6	KJKZ2011	Elektrische Steuerungskiste	Setzen	1
7	KJ2011.02.00	Hydraulikstation	Setzen	1

Produktionslinie für Stahltrommelkörper
S.N.	Modell Nr.	Name	Einheit	Anzahl	Anmerkung
1	KJJQ.00	Transportfahrzeug			Schneidlinie
2	FHJ-250-2	Schweißmaschine	Setzen	1	Dreiphasige Mittelfrequenzumrichter
3	YP-Linie201	Schweißlinie Walzen Verdichtung und Schneiden Sie die Zunge aus Eisen	Setzen	2
4	STG2201.00	Maschine mit Extrusionsflansche	Setzen	1	Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
5	STG2203.00	Beinmaschine	Setzen	1	Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
6	Die in Absatz 1 genannten Bedingungen gelten nicht.	Maschinen zum Auflösen von Wellen	Setzen	1	Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
7	STG1005.00	Schweißleitung Leckageprüfmaschine	Setzen	1	Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
8	ST2204.05.00	Automatische Zufuhr von Trommelenden	Setzen	1	Einschließlich Mehrstufenkette und elektrische Steuerung
9	für die Verwendung in Kraftfahrzeugen	Nähmaschine	Setzen	1	Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
10	STG1005.00	Leckageprüfmaschine	Setzen	1

Hintergrundbehandlung (Waschen, Trocknen, Lackieren usw.)
S.N.	Name	Einheit	Anzahl	Anmerkung
1	Aufzugsmaschine	Setzen	1
2	Waschen, Reinigung und Transport	Setzen	1
3	Trocknen und Transport	Setzen	1
4	Drehmaschine	Satz	2
5	Gemäldezimmer (außen)	Satz	2	3 Farben
6	Frontalvertrieb	Setzen	2
7	Geräte zur senkrechten Drei-Kanal-Trocknung	Setzen	1	(außen)
8	Kühlung	Setzen	1
9	Rückenverteiler	Setzen	1

Größe und Tag:
