Arbeitsabläufe
Arbeitsfluss:
Bildverarbeitung:Schweißen von Rahmen → Biegen von Rahmen → Rohr → Einfügen und Verriegeln → Schleudern und Bohren von Rahmen
Basisverarbeitung:Maschine zum Biegen von Rohren → Schweißmaschine
Hauptgeräte
Maschine zur Bildverarbeitung
| |
Schweißmaschine für Rahmen
Schweißwirksamkeit: 45 Sek/pc
Verstärkte Gantry-Struktur für hohe Steifigkeit und stabilen Betrieb.
Mittelfrequenz-Wechselrichter-Stromversorgung für energieeffizientes Schweißen.
6 Schweißköpfe und Leistungssysteme, jeweils mit unabhängiger Stromregelung für zuverlässige Schweißstellen.
Doppelschicht-Zuführer-Design für den kontinuierlichen Betrieb: Während ein Zuführer schweißt, lädt der andere Materialien.
Automatisches Schritt-Schweißen mit servo-getriebenem Schrittgurt für eine präzise Positionierung.
Automatisches Entfalten: Der Zylinder wird nach dem Schweißen ausgestoßen, um sich auf das Entladen vorzubereiten.
Automatisches Entladen: Der servo-gesteuerte Grabber bewegt das geschweißte Produkt in die vorgesehene Position, reduziert Arbeit und verbessert die Effizienz. |
Maschine zum Biegen von Rahmen
Vollformatverarbeitung für hohe Biegegenauigkeit, stabilen Betrieb und Effizienz.
Das spezielle Biege-Balance-System sorgt für die diagonale Genauigkeit des Rahmens.
HMI + PLC-Steuerung für eine hohe Automatisierung.
Manipulator Option für automatisches Be- und Entladen, Personalreduzierung.
Schneller Schimmelwechsel für das Biegen verschiedener Rohre.
Servo-Hydraulisches System mit schneller Reaktion, geringer Trägheit und hoher Präzision.
Modulares Design ermöglicht die Anpassung der Automatisierung an Kundenbedürfnisse.
Gerät zur Verriegelung des Rahmens
Effizienz und Qualität: Der Verriegelungsprozess dauert etwa 25-30 Sekunden.
Maschinenrahmen als Ganzes verarbeitet für hohe Einsatzpräzision, starke Verriegelung, stabile und effiziente Bedienung.
HMI + PLC-Steuerung für eine hohe Automatisierung.
Manipulator Option für automatisches Be- und Entladen, Personalreduzierung.
Schnelle Formwechsel, um unterschiedliche Anforderungen an Schließrohre mit einfachem Schimmelwechsel zu erfüllen.
Servo-Hydraulisches System mit schneller Reaktion, geringer Trägheit und hoher Präzision.
Modular Design ermöglicht die Anpassung der Automatisierung an Kundenbedürfnisse.
Stanz- und Bohrmaschine
Effizienz und Qualität: Der Verriegelungsprozess dauert etwa 25-30 Sekunden.
Maschinenrahmen: Vollkörperverarbeitung für eine hohe Präzision, Stabilität und Effizienz.
Steuerungssystem: HMI + PLC für hohe Automatisierung.
Manipulator: Option für automatisches Be- und Entladen, Personalreduzierung.
Schneller Schimmelwechsel: Schimmelformen können leicht ersetzt werden, um unterschiedliche Rohrpunktionsanforderungen zu erfüllen.
Servohydraulisches System: Schnelle Reaktion, geringe Trägheit und hohe Präzision.
Moduläres Design: Anpassungsfähige Automatisierung basierend auf den Kundenanforderungen.
Basisverarbeitungsmaschine
Maschine zum Biegen von Rohren
Schweißmaschine für Basisrohre
Entwurf:Horizontale Struktur mit 7 Schweißköpfen für das Schweißen des Basisrahmens.
Leistung:3 Sätze von MF DC 160KVA.
Vorteile:Verbessert die Produktqualität und die Produktionsrate, senkt die Kosten und beseitigt die Instabilität, die durch manuelles Schweißen verursacht wird.
Weitere Informationen

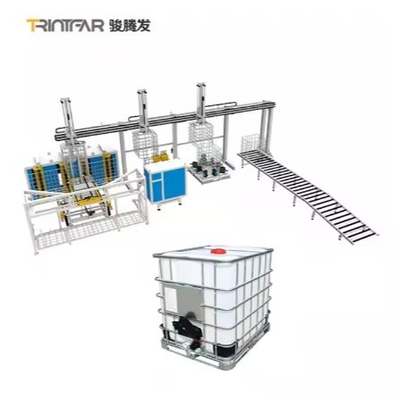

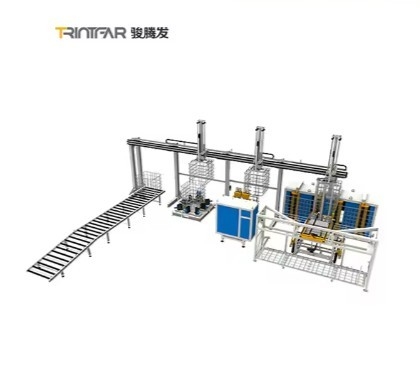

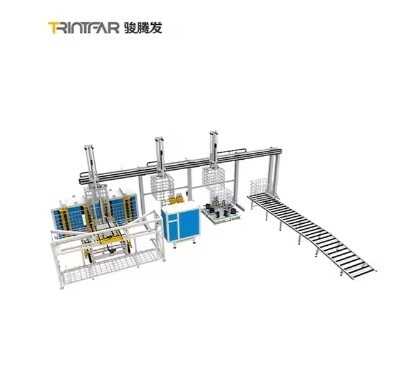

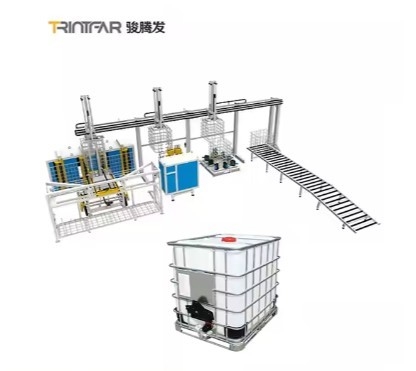

IBC Cage Frame Produktionslinie Layout-Diagramm
Produktionsergebnisse
Technische Dienstleistungen
Halten Sie sich an die Kundenorientierung und bieten Sie Ihrem Unternehmen umfassende Dienstleistungen vor und nach dem Verkauf, wie Installation, Inbetriebnahme, Schulung und Wartung.
Vorverkaufsservice:Vor Vertragsunterzeichnung stellt das Unternehmen seinen Kunden verschiedene Produktionsprozesslösungen und technische Beratungsleistungen für Ausrüstungen zur Verfügung.
Installation und Inbetriebnahme:Gemäß dem Vertrag wird unser Unternehmen die Ausrüstung innerhalb der angegebenen Zeit sicher an den vom Benutzer benannten Installationsort transportieren.und schicken technische Service-Ingenieure, um es vor Ort zu installieren. Wenn der Benutzer über die grundlegenden Installations- und Inbetriebnahmeersatzteile verfügt, wird der Techniker des technischen Dienstes die Maschine für den Benutzer installieren und debuggen,Sicherstellung einer ordnungsgemäßen Umgebung der Anlage- und Inbetriebnahmefläche, sauber und geordnet.
Weiterbildung nach dem Verkauf: Das Unternehmen bietet kostenlose technische Schulungen (min. 5 Tage) am Standort des Käufers oder im Ausbildungszentrum des Verkäufers an.
- - Steuerung der Nutzung der Software
- - Einschalt-/Ausschaltverfahren
- -Panel- und Softwareparameter Einstellungen
- - Grundmaschinenreinigung und -wartung
- - Umgang mit häufigen Hardwarefehlern
- - Betriebsvorsichtsmaßnahmen
Instandhaltung der Ausrüstung
- - Einjährige Garantie nach endgültiger Annahme;
- - Der Kundenservice reagiert innerhalb von 24 Stunden.
- - Nach der Garantiezeit werden bezahlte Reparaturen erbracht.
Liste der Ausrüstungskonfigurationen
| Nein |
Name der Ausrüstung |
Einheit |
Anzahl |
Hauptfunktionen |
| 1 |
Maschine zum Schweißen von Netzgängen |
Einheit |
1 |
Mehrpunktschweißen |
| 2 |
Automatische Maschenfüttermaschine |
Setzen |
1 |
Automatisches Laden von langen und kurzen Rohren |
| 3 |
Manipulator für die Messung von Mesh-Material |
Einheit |
1 |
Entladen von Maschen (Aufstapeln) |
| 4 |
Maschinen zur Verarbeitung von Spinnmaschinen |
Setzen |
1 |
Biegen und Formen von Maschen mit Schrumpfkopf |
| 5 |
Schließmaschine |
Setzen |
1 |
Biegung und Verriegelung von Maschen |
| 6 |
mit einer Leistung von mehr als 600 W |
Setzen |
1 |
Schleudern und Schneiden von Bodenröhren unter dem Rahmen |
| 7 |
Gerät für die Bildverarbeitung |
Setzen |
1 |
Drei Manipulatoren bewegen sich nach oben und unten, um den Rahmen zu greifen |
| 8 |
Schweißmaschine mit Stahlfuß |
Setzen |
1 |
Schweißen von Fußstücken aus Stahl |
| 9 |
Schweißmaschinen aus Stahlfüßen mit Materialentnahme-Manipulator |
Setzen |
1 |
Abnehmen, übertragen und stapeln von Bodenrahmen nach dem Schweißen |
| 10 |
Automatische Luftdichte Maschine |
Setzen |
1 |
Prüfung der Dichtheit der Auskleidung |
| 11 |
Automatische Doppelbiegmaschine für Bodenrohre |
Setzen |
1 |
Schrumpfen, Prägnen und Biegen von Bodenröhren |
| 12 |
Vibrationsprüfplattform |
Setzen |
1 |
Prüfung der Festigkeit und des Schutzes von IBC-Fässern |
