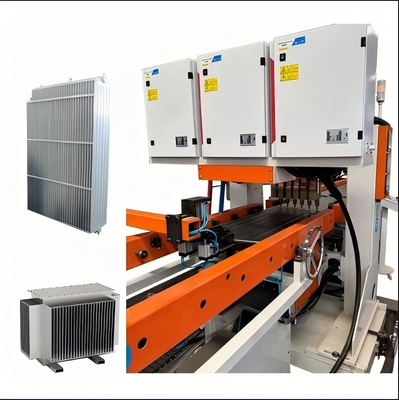

TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie

TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie
TRINTFAR Hot Sale Automatic Transformer Radiators Production Line
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie

Großes Bild :  TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie

Produktdetails:
Herkunftsort: CHINA
Markenname: Trintfar
Zertifizierung: CE
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: 10000~80000
Verpackung Informationen: Holzklammern/Holzhüllen
Lieferzeit: 90 ~ 120
Zahlungsbedingungen: L/c, d/a, d/p, t/t
Kontakt

TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie

Beschreibung
Eingangsspannung: 380 ± 10% (dreiphasige) 50 Hz Eingabemittel: 2x250kva
Sekundärspannung: 11.3v Maximaler Kurzschlussstrom: 50ka
Isolationsresistenz: Eingangsleistung für den Rumpfisolationswiderstand ≥ 2,5 mΩ Arbeitsumgebung: Temperatur ≤ 40ºC, Luftfeuchtigkeit ≤ 90%
Zylindermodell: Φ160*80

Workflow

TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 0

Arbeitsablauf: Panel-Traglastmaschine → Wasserkanalring-Lade- und -Pressmaschine → Dreh- und Montagemaschine 1 → Panel-Vorpunkt-Positionierschweißmaschine → Panel-Portal-Mehrpunkt-Schweißmaschine → Konvektionsblech-Vorpunkt-Schweißmaschine → Konvektionsblech-Portal-Mehrpunkt-Schweißmaschine → U-förmiger Linientransferförderer → Langseiten-Doppelkopf-Nahtschweißmaschine → Portal-Doppelkopf-Kurzseiten-Nahtschweißmaschine 1 → Portal-Doppelkopf-Kurzseiten-Nahtschweißmaschine 2 → Zweiseitige Reinigungs- und Beschnittmaschine → Schermaschine → Vier-Ecken-Bogen-Schneidemaschine → Dreh- und Montagemaschine 2 → Doppelkopf-Dreiwege-Automatik-Schweißmaschine → Stützhaken-Automatik-Schweißmaschine → Automatische Druckluftdichtheitsprüfmaschine → Entladeförderer


Hauptausrüstungen



​

TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 1 Panel-Traglastmaschine

Manuelles Laden von gestapelten Materialien auf Zuführplattformwagen mit dem Auslegerwagen, mit zwei Materialplatzierungspositionen auf jeder Seite.

Traglastgreifer greift automatisch Materialien von beiden Seiten des Plattenwagens und platziert sie auf der Förderlinie.

Zentrier-Spann-Positionierungsmechanismus richtet das Panel auf dem Förderer aus.

Servogetriebener Mechanismus bewegt die Platte zur Vorpunkt-Schweißmaschine zum Punktschweißen auf beiden Seiten.
Wasserkanalring-Lade- und -Pressmaschine

Der Wasserkanalring verwendet eine Vibrationsplattenzuführung mit einem Doppelspur-System.

Zwei Pressköpfe auf jeder Seite pressen die Wasserkanalringe auf der Vorder- und Rückseite.

Die Materialübertragung erfolgt über eine angetriebene Rollenzuführung.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 2
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 3 Dreh- und Montagemaschine

Schnelles und präzises Drehen.

Hochwertige Ketten für die Übertragung; 400W Reduktionsmotor als Antrieb.

Getriebemotor mit Sensor für präzise Drehpositionierung.

Automatische Steuerung, kein manuelles Eingreifen.

Besteht aus Drehkörper, Ladevorrichtung, Elektrokonsolen, Betriebssystem und Sicherheitszaun. Passt sich an verschiedene Produktdrehanforderungen an und gewährleistet einen sicheren, reibungslosen und effizienten Materialtransfer zwischen den Arbeitsgängen.
Panel-Vorpunkt-Positionierschweißmaschine

Das Panel fließt automatisch zur Schweißstoppposition auf dem Fördergestell, und Schweißer auf beiden Seiten beginnen mit dem Vorpunktschweißen.

Vorpunktschweißen nur für eine Reihe erforderlich.

Verwendet 1 Satz AC DN75 Stromversorgung.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 4
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 5 Panel-Portal-Mehrpunkt-Schweißmaschine

3 Portal-Mehrpunkt-Schweißmaschinen zum Schweißen.

Jede Einheit hat 18 Sätze von Zylinder-Schweißverbindungen.

AC-Schweißstromquelle zum Schweißen einer Reihe von Lötstellen gleichzeitig.

Hochgeschwindigkeits-Servo-Gestänge-Schrittmotor speist den Greifer vorwärts, um die Wasserkanalplatte zu liefern.
Konvektionsblech-Vorpunkt-Schweißmaschine

Konvektionsblech manuell auf die Online-Werkzeugführung geladen.

Schweißen mit einer Portal-4-Kopf-Vorpunktschweißmaschine.

Materialien manuell in die erste Reihe der vorpunktierten Positionen zum Schweißen geschoben.

Ausrüstung verschiebt sich automatisch für verbleibende Schweißpunkte.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 6
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 7 Konvektionsblech-Portal-Mehrpunkt-Schweißmaschine

Voreingestellter Pfad: Konvektionsblech folgt dem voreingestellten Pfad in die Werkzeugführung.

Doppelportal-Schweißen: 2 Portal-Mehrpunkt-Schweißgeräte.

Pneumatische Verbindungen: 16 Sätze pro Einheit.

AC-Stromversorgung: AC & einseitig für Reihenschweißen.

Servo-Schrittmotor: Hochgeschwindigkeits-Servo-Schrittmotor speist den Greifer für die Wasserkanalplatte.
U-förmiger Linientransferförderer

Verwenden Sie ein Rollenfördergestell, um Materialien in U-förmiger Anordnung zu transportieren.

Raumeffizienz: U-Form spart Platz, optimiert den Prozess.

Bedienungsfreundlichkeit: Kleinerer Arbeitsbereich, bequem, reduziert die Intensität.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 8
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 9 Langseiten-Doppelkopf-Nahtschweißmaschine

Gleichzeitiges Schweißen: Schweißen Sie beide Längsseiten gleichzeitig.

Stromversorgung: 300KVA Mittelfrequenz-AC für stabiles Langzeitschweißen.
Portal-Doppelkopf-Kurzseiten-Nahtschweißmaschine 2 Sätze

Verwenden Sie eine Mittelfrequenz-AC-Schweißstromquelle, um ein hochstabiles Schweißen über einen langen Zeitraum zu gewährleisten.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 10
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 11 Zweiseitige Reinigungs- und Beschnittmaschine

Reinigen und beschneiden Sie die längsseitig geschweißten Produkte.
Schermaschine

Schneidprozess: Führen Sie das Schneiden an den erforderlichen Materialien durch.

Schneidwerkzeugmaterial: Weißer Stahlklinge.

Schneidmethode: Scheren schneiden.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 12
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 13 Vier-Ecken-Bogen-Schneidemaschine

Eckenformung: Schneiden Sie scharfe Ecken, um abgerundete Kanten zu bilden.

Schneidwerkzeugmaterial: Weißer Stahl.

Schneidmethode: Hydraulisches Stanzen.
Doppelkopf-Dreiwege-Automatik-Schweißmaschine

Schweißleistung: Mittelfrequenz-MD80-Stromquelle.

Materialfluss: Zweiseitige Kanäle zum Andocken und Drehen.

Fördermethode: Kettenplatte für den Materialtransport an drei Wegen.

Automatische Zuführung: Greifer und Schweißpositionierung für präzisen Betrieb.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 14
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 15 Stützhaken-Automatik-Schweißmaschine

Schweißleistung: Mittelfrequenz-MD40-Stromquelle.

Zuführmethode: Clip-Typ-Stapelung für die Materialzuführung.

Beladung: Pneumatischer Greifer lädt Materialien in die Schweißposition.
Automatische Druckluftdichtheitsprüfmaschine

Testdruck: 10 bar.

Testmethode: Automatische Druckprüfung in einem Wassertank.		 TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 16



Sonstige Informationen



​

Produktdetails Technische Dienstleistungen
U-förmige Rücklauf-Layout-Diagramm der Stahlplatten-Heizkörper-Produktionslinie Halten Sie sich an die Kundenorientierung und bieten Sie Ihrem Unternehmen umfassende Vor- und Nachverkaufsservices wie Installation, Inbetriebnahme, Schulung und Wartung.
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 21

Vorverkaufsservice: Vor der Vertragsunterzeichnung stellt das Unternehmen den Kunden verschiedene Produktionsprozesslösungen und technische Beratungsleistungen für Geräte zur Verfügung.

Installation und Inbetriebnahme: Gemäß dem Vertrag transportiert unser Unternehmen die Geräte sicher zum vom Benutzer angegebenen Installationsort innerhalb der angegebenen Zeit und sendet technische Service-Ingenieure zur Installation vor Ort. Wenn der Benutzer über die grundlegenden Installations- und Inbetriebnahme-Ersatzteile verfügt, installiert und debuggt der technische Service-Ingenieur die Maschine für den Benutzer, um sie zu verwenden, und stellt sicher, dass die Installations- und Inbetriebnahmeumgebung sauber, sauber und ordentlich ist.

Kundendienstschulung: Das Unternehmen bietet kostenlose technische Schulungen (mind. 5 Tage) am Standort des Käufers oder im Schulungszentrum des Verkäufers an. Zu den wichtigsten Themen gehören:

  • -Verwendung der Steuerungssoftware
  • -Ein-/Ausschaltverfahren
  • -Panel- und Software-Parametereinstellungen
  • -Grundlegende Maschinenreinigung und -wartung
  • -Umgang mit häufigen Hardwarefehlern
  • -Betriebsvorsichtsmaßnahmen

Gerätewartung

  • -Ein Jahr Garantie nach endgültiger Abnahme;
  • -Die Reaktionszeit des Kundendienstes beträgt innerhalb von 24 Stunden;
  • -Bezahlte Reparaturen werden nach Ablauf der Garantiezeit angeboten.
Produktionsergebnisse
TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 22

​​

NEIN Name Material Hinweise
1 Panel Kaltgewalztes Stahlblech 1,1 mm Dicke
2 Konvektionsplatte Kaltgewalztes Stahlblech 0,3 mm Dicke
3 Schnittstellentyp   4x G 1/2 Innengewindeschnittstelle
4 Produktlänge   400-3000 mm
5 Produktbreite   300/400/500/600/900 mm

Gerätekonfigurationsliste



NEIN Gerätename Modell Menge Einheit
1 Panel-Traglastmaschine HJ-0-0 1 Satz
2 Wasserkanalring-Lade- und -Pressmaschine YZJ-0-0 1 Satz
3 Dreh- und Montagemaschine 1 FZJ-0-0 1 Satz
4 Panel-Vorpunkt-Positionierschweißmaschine DN75-2C 1 Satz
5 Panel-Portal-Mehrpunkt-Schweißmaschine 10*DN60-36C 3 Satz
6 Konvektionsblech-Vorpunkt-Schweißmaschine 2*DN63-4C 1 Satz
7 Konvektionsblech-Portal-Mehrpunkt-Schweißmaschine 4*DN63-16C 3 Satz
8 U-förmiger Linientransferförderer ZJG-0-0 1 Satz
9 Langseiten-Doppelkopf-Nahtschweißmaschine 2*FVM300-2C 1 Satz
10 Portal-Doppelkopf-Kurzseiten-Nahtschweißmaschine 1 2*FVM300-2C 1 Satz
11 Portal-Doppelkopf-Kurzseiten-Nahtschweißmaschine 2 2*FVM300-2C 1 Satz
12 Zweiseitige Reinigungs- und Beschnittmaschine XBJ-0-0 1 Satz
13 Schermaschine JCJ-0-0 1 Satz
14 Vier-Ecken-Bogen-Schneidemaschine QJJ-0-0 1 Satz
15 Dreh- und Montagemaschine 2 FZJ-0-0 1 Satz
16 Doppelkopf-Dreiwege-Automatik-Schweißmaschine 2*MD80-2C 1 Satz
17 Stützhaken-Automatik-Schweißmaschine 2*MD40-4C 1 Satz
18 Automatische Druckluftdichtheitsprüfmaschine JCJ-0-0 1 Satz
19 Entladeförderer SSJ-0-0 1 Satz



Wasser-, Strom- und Gaskonfiguration

Projekt Parameter
Gesamtleistungsverteilung 1600 kVA (Die tatsächlich verbrauchte Gesamtleistung beträgt ca. 1000 kVA)
Gasquellendruck 0,6 MPa
Wasserquellendruck 0,15 MPa ~ 0,30 MPa
Anforderungen an die Druckluftquelle 1000 l/min
Gesamtwasserfluss 1200 l/min
Gerätebelegung Länge*Breite ca. 60 m * 10 m

​TRINTFAR Heißer Verkauf Automatische Transformator-Kühler Produktionslinie 27​​​

Größe und Tag:

lötendes Schweißgerät 3mm Stelle,

CER Faser-Laser-Schweißgerät,

Wasser-Kühlerlaser-Schweißensausrüstung
