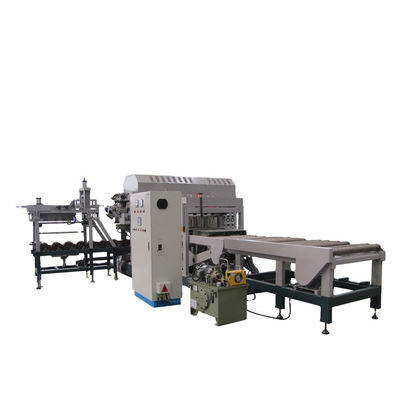

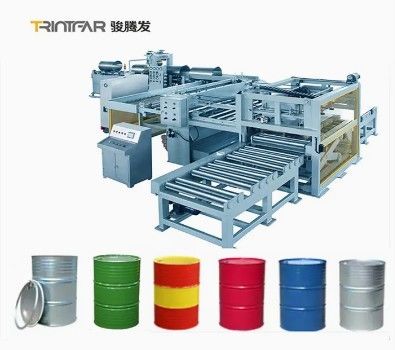

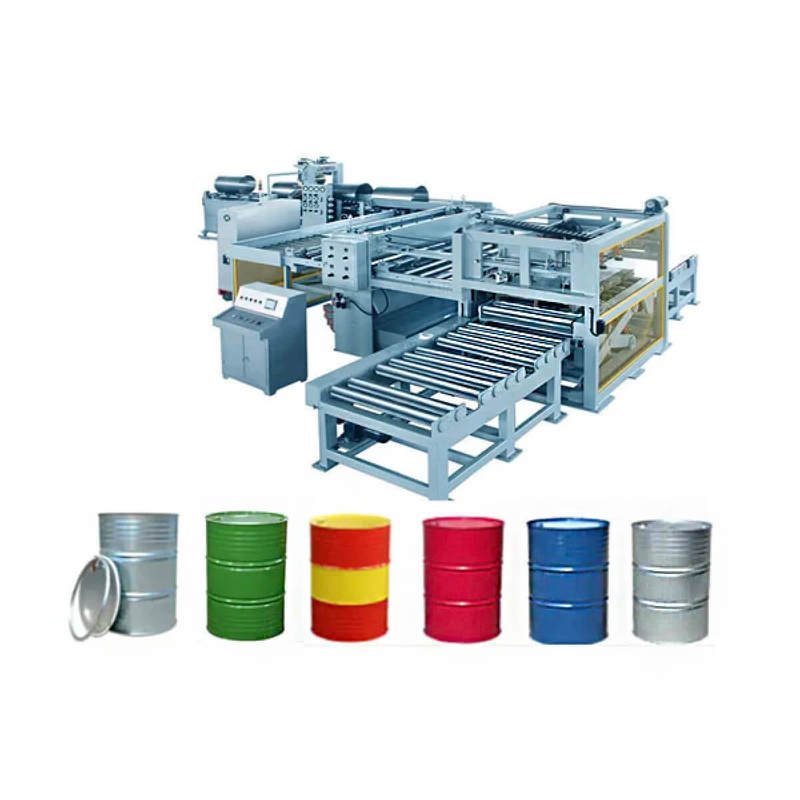

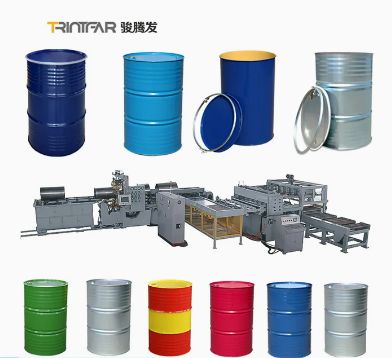

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie
55-gallon fully automatic steel drum welding production line
55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie

Großes Bild :  55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie

Produktdetails:
Place of Origin: China
Markenname: Trintfar
Zertifizierung: CE
Model Number: FMT-80
Zahlung und Versand AGB:
Minimum Order Quantity: 1
Preis: 10,000-80,000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 45~75
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 50 per year
Kontakt

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie

Beschreibung
Painting Method: High-pressure painting without air, fuel heating HS Code: 8515219000
Cooling Way: Water Cooling Total Power of Equipment: 48KW
Production Capacity: Cutting 15 times/minute Machine Type: Welding Manipulator
Core Technology: 7 layers of circle rolling technology Welding Way: Seam Welding





Arbeitsabläufe



Arbeitsfluss:Abrunden → Schweißen der Nähte → Bead/Flanging → Wellbeading/W Beading → Leckage-Test (vor dem Nähen) → Nähen → Leckage-Test (nach dem Nähen) → Sauberes Öl, Waschen, Fe-Phosphorieren,Waschen → Waschen Trocknen → Außenmalen → Trocknen nach Außenmalen → Kühlen → Lagern (Offline)

Hauptgeräte



Maschinen zur Herstellung von Stahltrommelkörpern

Maschine zur Herstellung von Stahlblechen

Spulenwagen: 3-in-1-Motorantrieb, hydraulisch nach oben/nach unten

Einheit zur Entwicklung: Hydraulischer Antrieb, keine Kraftdrehung, Spule Durchmesser Ф508-Ф610mm, maximale Last: 15 Tonnen

7-Rolleneveller: 7 Walzen, Frequenzverstellbarer Drehzahl

Messanlage: Längenpräzision über einen in Japan hergestellten AC-Dienstmotor

Maschine zum Schneiden von Blechen: 3*1500mm, PLC gesteuert

Transportfahrzeug: Schnittbleche zum Schweißmaschinenhersteller bringen

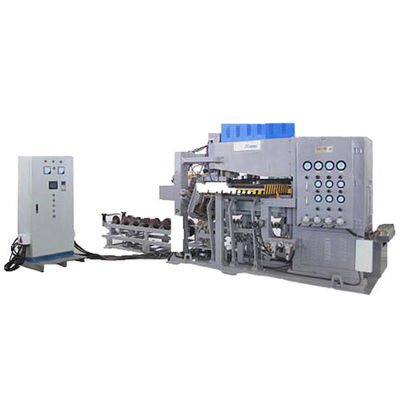

Automatische Schweißmaschine für Trommelkörper



Überlappungssteuerung: Führungsstange positioniert Trommel; Z-Stange sorgt für eine Überlappung von 2 mm mit einfacher Wartung durch abnehmbare Verschleißstreifen und eine profilierte Nase für einen präzisen Schweißradkontakt.

Stundenglasrollen: auf einem “Zielpost“-Rahmen mit Sensoren montiert, um eine allmähliche Größe, eine gleichbleibende Überlappung und eine minimale Oberflächenmarkierung zu gewährleisten; die unteren Rollen drehen sich zur Wartung,die Oberrollen für die Größenverträglichkeit mit Luftzylinder einstellen.

Schweißköpfe: SEW Wechselstrommotor mit Wechselrichter und Getriebe und Luftdruck für konstante Drehzahl; Schweißräder mit Querschnittindex für gleichmäßigen Verschleiß, automatisch geschmiert,und kann manuell oder halbautomatisch getrimmt werden, um die Ausfallzeiten zu reduzieren.

Schweißkopf-Zylinderrutsche: Unterer Schweißkopf auf einem Leichtmetallram mit pneumatischem Zylinder und Bälgenfeder montiert, um die Kraft zu stabilisieren und die Reaktionen beim Schweißstart zu dämpfen.

Schweißsteuerung: Energieeffiziente dreiphasige Wechselstromregelung mit LCD-Display.

Transformator: SP 350 KVA.

mit einem Durchmesser von mehr als 20 mm: Optional.



Flanschmaschine

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 3

Höhere Effizienzflanschbildung geeignet für kaltgewalztes Stahl, PLC-gesteuert, hydraulischer Antrieb.

Maschine zum Behacken

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 4

Mit 8 Schrägformformen, die sich nach außen bewegen, um eine 12 mm verstellbare Perle zu bilden.

Wellenmaschine

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 5

Höhere Effizienzflanschbildung geeignet für kaltgewalztes Stahl, PLC-gesteuert, hydraulischer Antrieb.

Nähmaschine

Automatische Belastungspresse und Nahtschweißen. Doppelmotoren und Hauptwellen. Cam-Mechanismus Rollräder, leicht zu verstellen, PLC-gesteuert. Einheit Leistung: 41KW.

Maschinen zur Herstellung von Stahltrommelboden- und -oberflächen

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 7

Maschinen zum Abspulen, Geradigen und Scheren

Maschine zum Entwinden:

  • Breite des Blattes: 600-1320 mm
  • Stärke: 0,6-1,4 mm
  • Produktionskapazität: 15 Stück/min.
  • Maximale Schneidgeschwindigkeit: 50-60 m/min.
  •

Sieben-Roller-Size-Gleichmachine:

  • Ausgerichtete Präzision: ≤ 1,5 mm/m2
  •

Schneidmaschine:

  • Scherendicke: ≤ 3 mm
  • Scherenbreite: ≤ 1500 mm

Abdeckungspressmaschine

Abdeckungspressmaschine (160 Tonnen Press)

  • Funktion:Die Abdeckung und der Boden werden mit zwei 160 Tonnen Schlagpressen geformt.
  •

Druckmaschine mit Doppelverriegelung ((63 Tonnenpresse)

  • Funktion:Wird für das normalen Schleudern und Verriegeln von Trommellöchern verwendet.
  •

Automatisierung:Das Be- und Entladen ist voll automatisiert.

Einheitliche Leistung:15 kW

Vorkurbel- und Sprühversiegelungskleimmaschine

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 9

Automatische Palettiermaschine

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 10

Sprühfarbmaschinen

Waschleitung

  • Die Trommeln werden gereinigt und auf die Lacktransportkette gelegt, wobei sie von horizontaler zu vertikaler Übergangsposition übergehen.
  • Waschtransport Länge:55 m
  • Trocknungskanal:L28m;W1.5m;H1.7m

Anlagen zum Lacken

Dreifarbiges Gemälde:

Innen: wasserdichte Farbe

Außen: Säurealkoholmagnetfarbe

Größe: L4,8m; W4m; H2,4m

Trocknungsausrüstung

Drei-Reihen-vertikales Trocknen
Temperaturregelungsbereich:Raumtemperatur auf 200°C, einstellbar
Temperaturregelungsgenauigkeit:± 5°C
Größe:L36M; W2.6M; H2.1M

Kühlgeräte

Funktion: Verhärtete Lackoberfläche nach dem Backen
Macht: 6,6 kW

Leckageprüfmaschinen

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 15

Leckageprüfmaschinen

Horizontale Typprüfung, Luftdruck 0,03 MPa.Steuerung durch PLC, Druckluftantrieb.

Weitere Informationen



Einzelheiten zum Produkt

Layout-Diagramm der Produktionslinie für Stahltrommeln

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 16

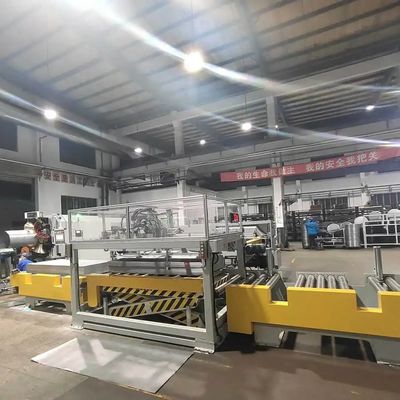

Produktionsergebnisse

55-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 1755-Gallonen-Full-Automatic Stahl Trommel Schweiß-Produktionslinie 18

Schweißmethode:

Bei dieser Ausrüstung wird mit Elektroden in Form von zylindrischen Walzen ein Rollensammelschweißverfahren angewandt, wobei die Breite der Elektrode größer ist als der überlappende Abschnitt der Stahlplatte,die Kontrolle über die Stärke des Gelenks ermöglicht. Während des Schweißvorgangs werden ein höherer Elektrodendruck und ein kontinuierlicher Schweißstrom angewendet.Stabile Schweißqualität erreicht werden kannDie Maschine ist in der Lage, die Schweißvorgänge auf Längsschnitten von Metalltrommeln mit einem Durchmesser von 516 mm (für kegelförmige Trommeln) bis 571,5 mm durchzuführen.





Liste der Ausrüstungskonfigurationen

Drum Ends Produktionslinie
S.N. Modell Nr. Name Einheit Anzahl Anmerkung
1 Die in Absatz 1 genannten Bedingungen gelten nicht. Up-Coil-Wagen Satz 1 Hydraulischer Antrieb
2 STK2010.01.00C Einheit zur Entwicklung Setzen 1 Hydraulischer Antrieb; Frequenzregelung der Drehzahl des Motors
3 Die Bezeichnung ist nicht gültig. 9 Rollenhalter und Messanlage Setzen 1 Servo-Steuerung
4 ST1319.00 Förderer vom Nivellierer zur Pressenmaschine Setzen 1
5 JD21-160 Abdeckungspressmaschine Setzen 2 160 Tonnen
6 MJ571.5 Formen für Abdeckung und Boden Setzen 2
7 ST1318.00 Fördergerät für die Abdeckung von Vorspulen- und Sprühklebermaschinen Setzen 2 Einschließlich Förderer und Stapeln
8 Der Wert des Zertifikats ist zu messen. mit einer Breite von mehr als 20 mm, Setzen 2 PLC-Steuerung;
9 St-1001 Automatisches Stapeln von Trommeldecken Setzen 2
10 Q11-2000 Schrottblattschneidmaschine Setzen 1 3*2000 mm
11 KJKZ2011.00 Elektrische Steuerungskiste Setzen 1
12 KJ2011.02.00 Hydraulikstation Setzen 1
Automatisches Durchstochen von 2′& 3/4′-Loch und Verriegelung von 2′& 3/4′-Loch
S.N. Name Einheit Anzahl
1 Tiefhalspressleistung 63 Tonnen Setzen 2
2 Zweifachpressform Setzen 1
3 Doppelverriegelnde Form Setzen 1
4 Auto-Transport-Leitung zur Abdeckung Setzen 1
5 Elektrische Steuerung Setzen 1
Schnitt in die Länge (für Trommelkörper)
S.N. Modell Nr. Name Einheit Anzahl Anmerkung
1 Die in Absatz 1 genannten Bedingungen gelten nicht. Up-Coil-Wagen Satz 1 Hydraulischer Antrieb
2 STK2010.01.00C Entspulen und verbinden Setzen 1 Hydraulischer Antrieb
3 Die Bezeichnung ist nicht gültig. 9 Rollen-Gleichmachine Setzen 1 Frequenzverstellgeschwindigkeit
4 Die Bezeichnung ist: STK1213200 Messanlage Setzen 1 Servomotor
5 Q11-1500 Schnittmaschine Setzen 1 3*1500 mm
6 KJKZ2011 Elektrische Steuerungskiste Setzen 1
7 KJ2011.02.00 Hydraulikstation Setzen 1
Produktionslinie für Stahltrommelkörper
S.N. Modell Nr. Name Einheit Anzahl Anmerkung
1 KJJQ.00 Beförderer     Schneidlinie
2 FHJ-250-2 Schweißmaschine Setzen 1 Dreiphasige Mittelfrequenzumrichter
3 YP-Linie201 Schweißlinie Walzen Verdichtung und Schneiden Sie die Zunge aus Eisen Setzen 2
4 STG2201.00 Maschine mit Extrusionsflansche Setzen 1 Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
5 STG2203.00 Maschine zum Behacken Setzen 1 Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
6 Die in Absatz 1 genannten Bedingungen gelten nicht. Maschinen zum Auflösen von Wellen Setzen 1 Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
7 STG1005.00 Schweißleitung Leckageprüfmaschine Setzen 1 Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
8 ST2204.05.00 Automatische Zufuhr von Trommelenden Setzen 1 Einschließlich Mehrstufenkette und elektrische Steuerung
9 für die Verwendung in Kraftfahrzeugen Nähmaschine Setzen 1 Einschließlich mehrstufige Kette und elektrische Steuerung Hydrauliksteuerung
10 STG1005.00 Leckageprüfmaschine Setzen 1
Hintergrundbehandlung (Waschen, Trocknen, Lackieren usw.)
S.N. Name Einheit Anzahl Anmerkung
1 Aufzugsmaschine Setzen 1
2 Waschen, Reinigung und Transport Setzen 1
3 Trocknen und Transport Setzen 1
4 Drehmaschine Satz 2
5 Gemäldezimmer (außen) Satz 2 3 Farben
6 Frontalvertrieb Setzen 2
7 Geräte zur senkrechten Drei-Kanal-Trocknung Setzen 1 (außen)
8 Kühlung Setzen 1
9 Rückenverteiler Setzen 1

Größe und Tag:

7 Schichten Stahltrommel-schweißende Fertigungsstraße,

CER-Widerstand-Nahtschweißer,

Schweißens-Fertigungsstraße der Stahltrommel-48KW
