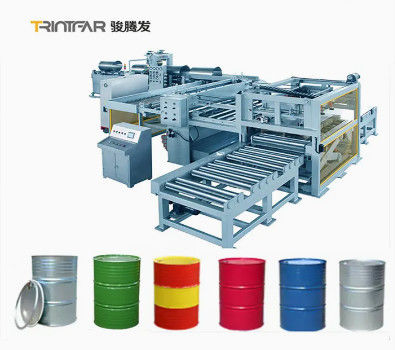

Produktionslinie für Stahltrommeln

Großes Bild : Produktionslinie für Stahltrommeln

Produktdetails:

Place of Origin:	China
Markenname:	Trintfar
Zertifizierung:	CE

Zahlung und Versand AGB:

Minimum Order Quantity:	1
Preis:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

Kontakt

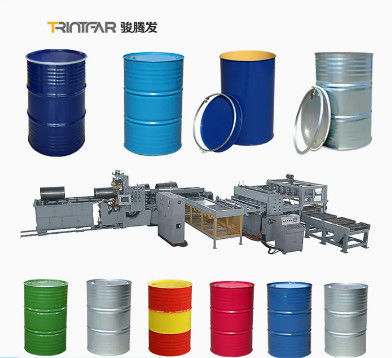

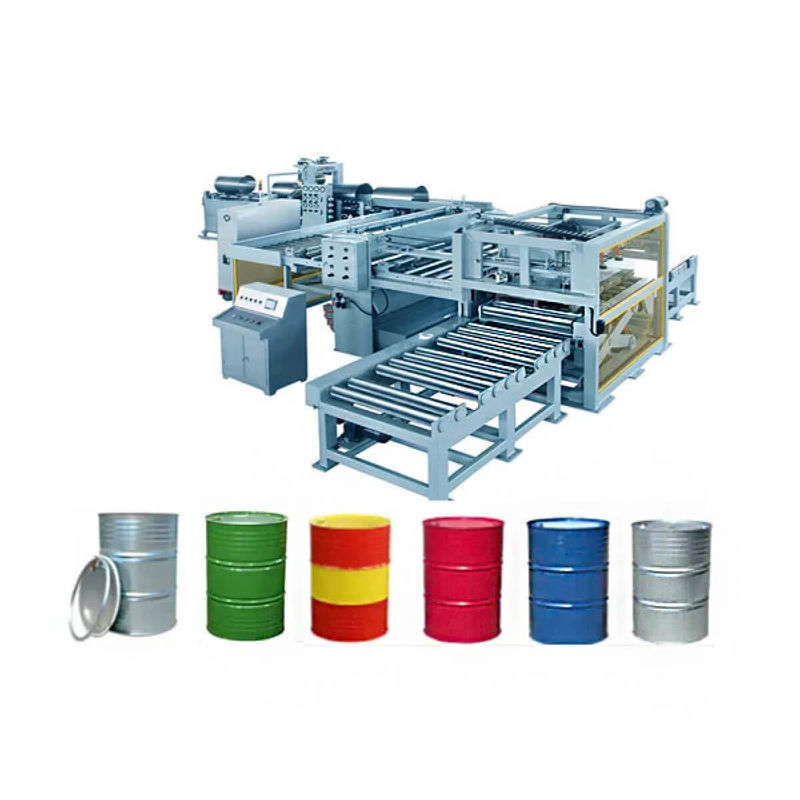

Produktionslinie für Stahltrommeln

Beschreibung

Customization:	Available	Control:	Automatic
Welding Way:	Seam Welding	Weight:	70000-130000kg,15-50 Tons
Voltage:	220V/380V/440v

Workflow

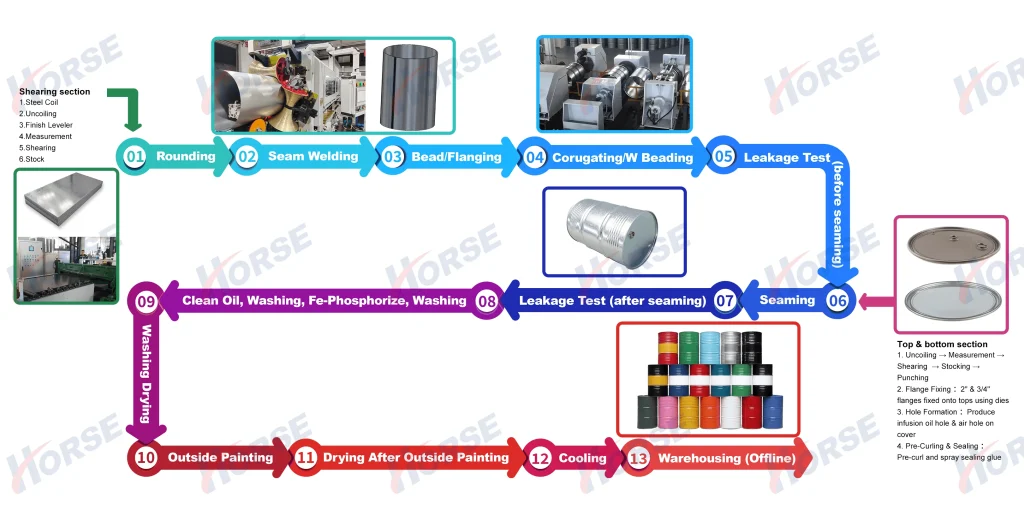

Arbeitsablauf:Rundung → Nahtschweißen → Bördeln/Flanschen → Sicken/Wulsten → Dichtheitsprüfung (vor dem Bördeln) → Bördeln → Dichtheitsprüfung (nach dem Bördeln) → Öl reinigen, Waschen, Eisenphosphatieren, Waschen → Waschen Trocknen → Außenlackierung → Trocknung nach Außenlackierung → Abkühlen → Einlagerung (Offline)

Hauptausrüstungen

Produktionsmaschinen für Stahlfässer

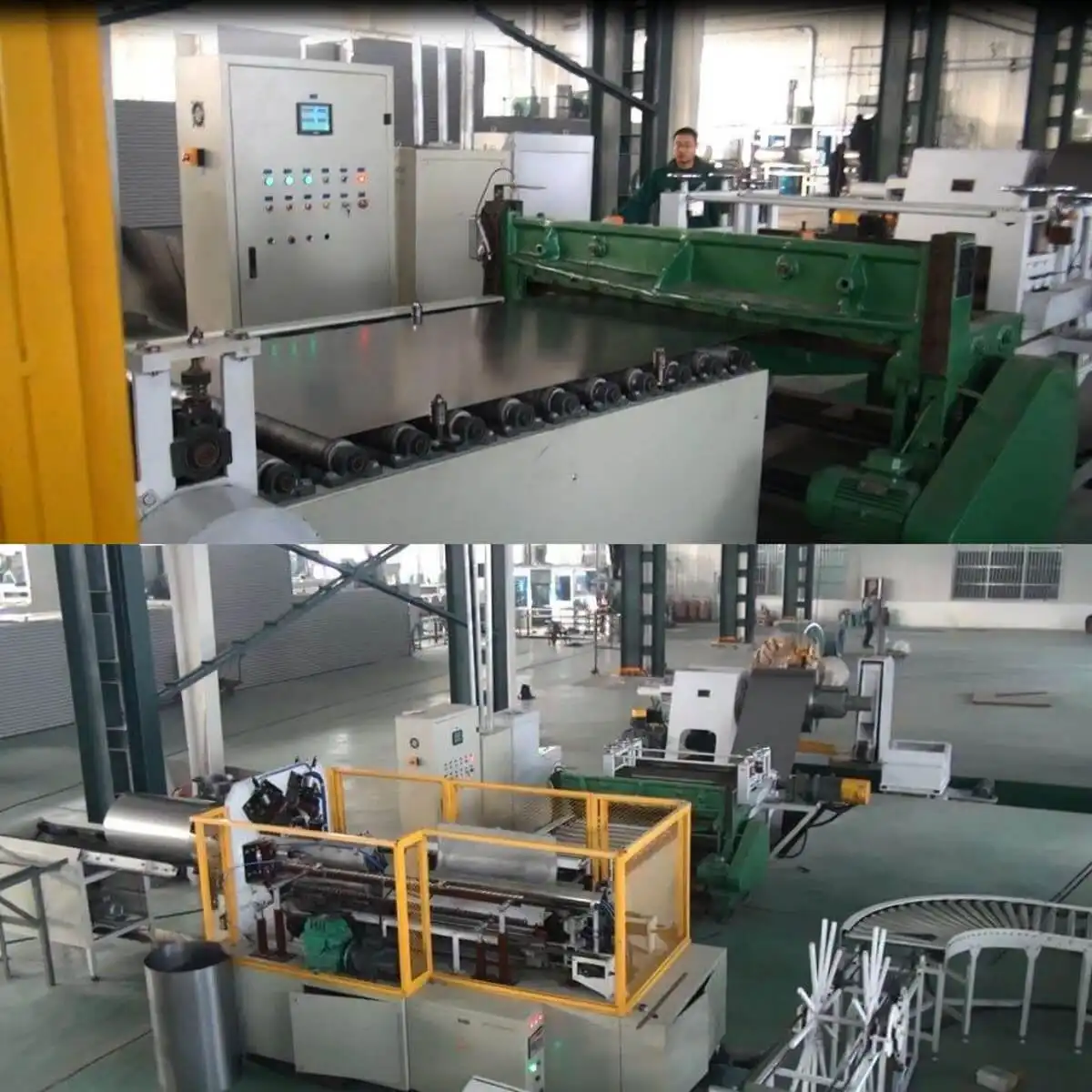

Produktionsmaschine für Stahlbleche für Fasskörper

Coilwagen: 3-in-1-Motorantrieb, hydraulisch heben/senken

Abwickelvorrichtung: Hydraulikantrieb, keine Kraftdrehung, Spulendurchmesser Ф508-Ф610mm, max. Last: 15 Tonnen

7-Rollen-Richtmaschine: 7 Rollen, Motordrehzahl frequenzgesteuert einstellbar

Messeinrichtung: Längenpräzision über japanischen A.C.-Servomotor

Blechschneidemaschine: 3*1500mm, SPS-gesteuert

Förderer: Schneidbleche zum automatischen Schweißer fördern

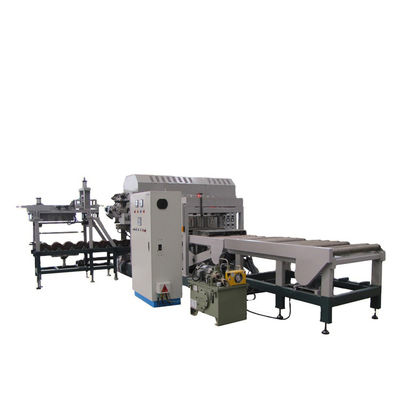

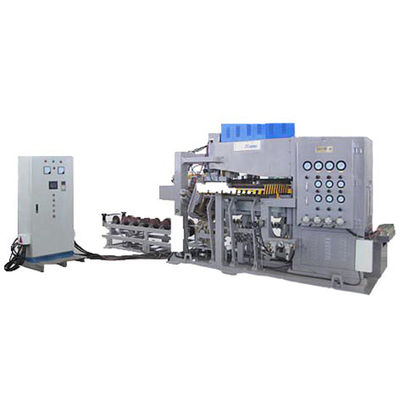

Automatischer Fasskörper-Schweißer

Überlappungssteuerung: Führungsstange positioniert die Trommel; Z-Stange gewährleistet 2 mm Überlappung mit einfacher Wartung über abnehmbare Verschleißstreifen und eine profilierte Nase für präzisen Schweißradkontakt.

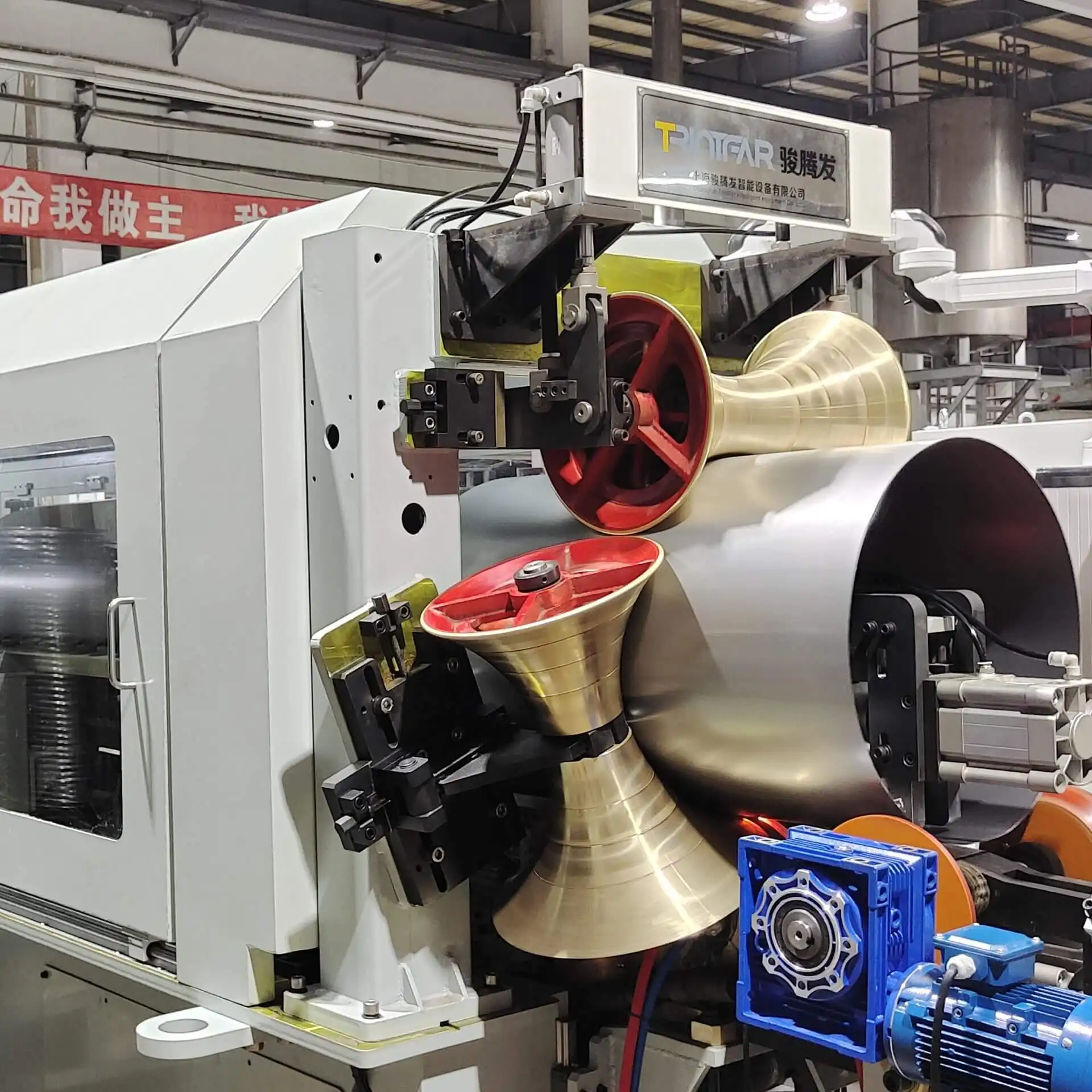

Stundenglasrollen: Montiert auf einem „Torpfosten“-Rahmen mit Sensoren, der eine allmähliche Größenanpassung, eine gleichmäßige Überlappung und minimierte Oberflächenmarkierungen gewährleistet; untere Rollen schwenkbar für die Wartung, obere Rolle für die Größenanpassung mit pneumatischen Zylindern einstellbar.

Schweißköpfe: SEW-frequenzumrichtergesteuerter AC-Motor mit Getriebe und pneumatischem Druck für konstante Geschwindigkeit; Schweißräder kreuzweise indexiert für gleichmäßigen Verschleiß, automatisch geschmiert und können manuell oder halbautomatisch getrimmt werden, um Ausfallzeiten zu reduzieren.

Schweißkopf-Zylinder-Schlitten: Unterer Schweißkopf auf einem Leichtmetall-Ram mit Pneumatikzylinder und Balgfeder montiert, um die Kraft zu stabilisieren und Reaktionen beim Schweißstart zu dämpfen.

Schweißsteuerung: Energieeffizienter Drehstrom-AC, Steuerung mit LCD-Anzeige.

Transformator: SP 350KVA.

Glättwalzen: Optional.

Flanschmaschine

Höhere Effizienz der Flanschbildung. Geeignet für kaltgewalzten Stahl, SPS-gesteuert, hydraulischer Antrieb. Einheitsleistung: 22 kW.

Bördelmaschine

Mit 8 abgeschrägten Formen, die sich nach außen bewegen, um eine 12 mm einstellbare Bördelung zu bilden. SPS-gesteuert, hydraulischer Antrieb, Einheitsleistung: 15 kW.

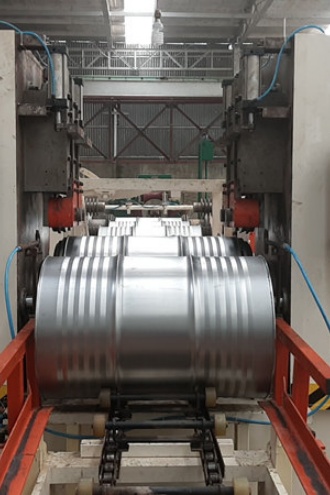

Sickenmaschine

Höhere Effizienz der Flanschbildung. Geeignet für kaltgewalzten Stahl, SPS-gesteuert, hydraulischer Antrieb. Einheitsleistung: 22 kW.

Bördelmaschine

Automatisches Laden, Pressen und Nahtschweißen. Doppelmotoren und Hauptwellen. Nockenmechanismus-Rollenräder, einfach einzustellen, SPS-gesteuert. Einheitsleistung: 41 kW.

Produktionsmaschinen für Stahlfassboden & -deckel

Abwickel-, Richt- & Schermaschinen

Abwickelmaschine:

Blechbreite: 600-1320mm
Dicke: 0,6-1,4mm
Produktionskapazität: 15 Schnitte/min
Max. Schnittgeschwindigkeit: 50-60 m/min

Sieben-Rollen-Größenrichtmaschine:

Richtpräzision: ≤1,5 mm/m²

Schermaschine:

Scherdicke: ≤3mm
Scherbreite: ≤1500mm

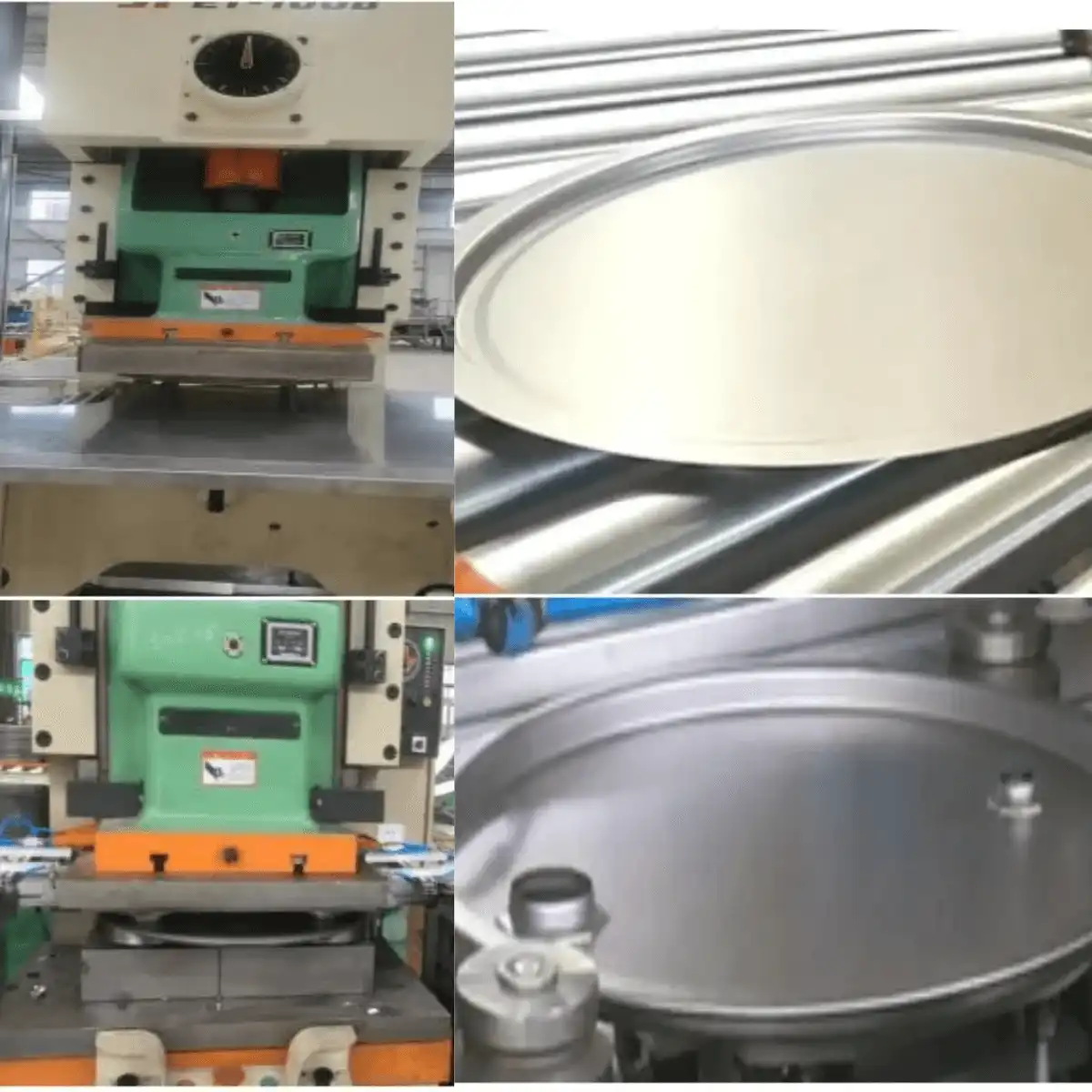

Deckelpressmaschine

Deckelpressmaschine (160-Tonnen-Presse)

Funktion:Formt den Deckel und den Boden mit zwei 160-Tonnen-Stanzpressen.

Doppelverriegelungs-Pressmaschine (63-Tonnen-Presse)

Funktion:Wird zum Stanzen und Verriegeln normaler Trommellöcher verwendet.

Automatisierung:Das Be- und Entladen erfolgt vollautomatisch.

Einheitsleistung:15 kW

Vor-Krallen- & Sprühversiegelungsklebstoffmaschine

Automatische Palettieranlage

Spritzlackiermaschinen

Waschstraße

Die Trommeln werden gereinigt und auf die Lackiertransportkette gelegt, wobei sie von horizontal nach vertikal wechseln.
Waschtransportlänge:55 m
Trocknungskanal: L28m;B1,5m; H1,7m

Lackieranlage

Dreifarbenlackierung:

Innen: Wasserfeste Farbe

Außen: Säure-Alkohol-Magnetfarbe

Größe: L4,8m; B4m; H2,4m

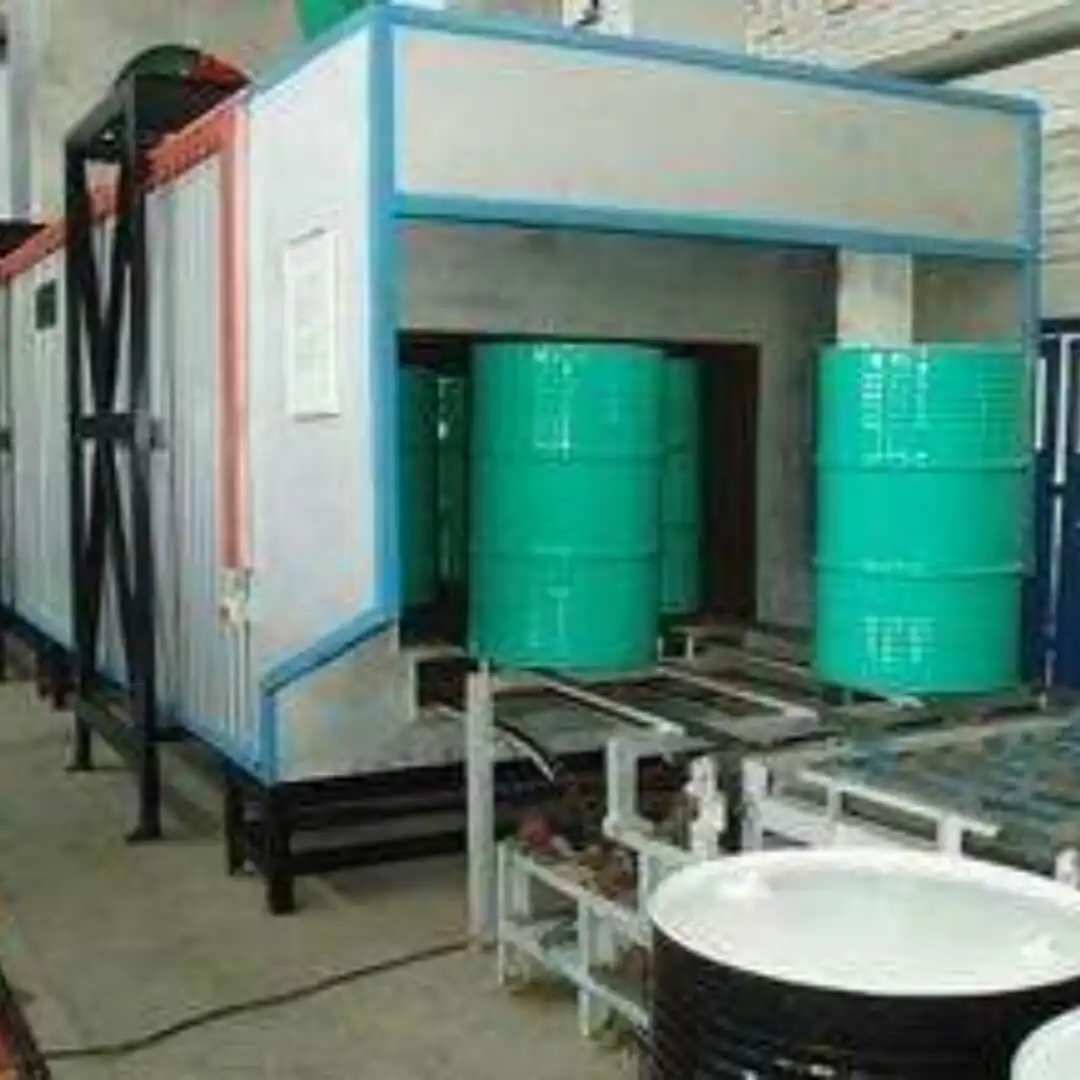

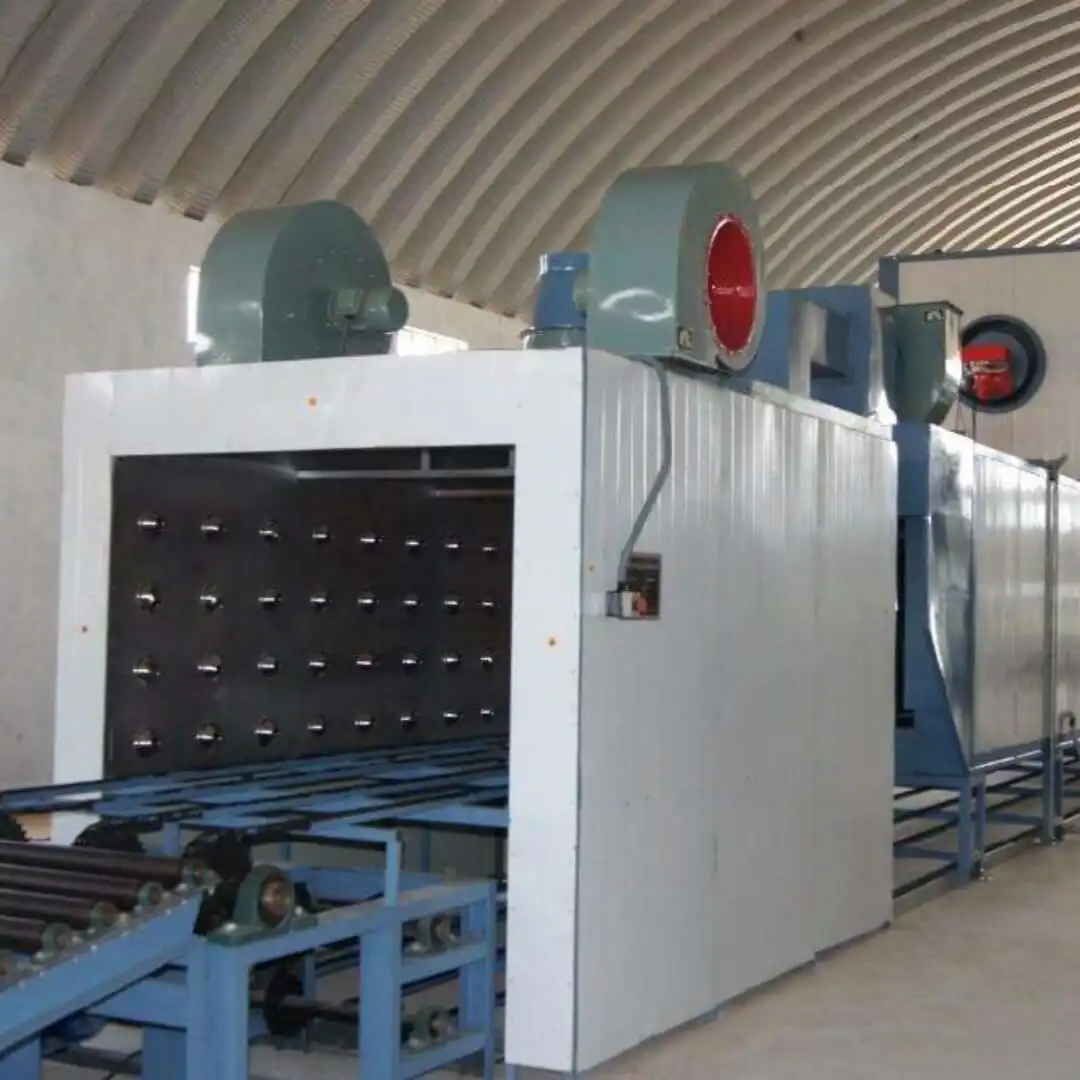

Trocknungsanlage

3-reihige vertikale Trocknung
Temperaturregelbereich: Raumtemperatur bis 200°C, einstellbar
Temperaturregelgenauigkeit: ±5°C
Größe: L36M; B2,6M; H2,1M

Kühlanlage

Funktion: Lackoberfläche nach dem Brennen aushärten
Leistung: 6,6 kW

Dichtheitsprüfmaschinen

Horizontale Prüfung, Luftdruck 0,03 MPa. Gesteuert durch SPS, Druckluftantrieb.

Weitere Informationen

Produktdetails

Layoutdiagramm der Stahlfassproduktionslinie

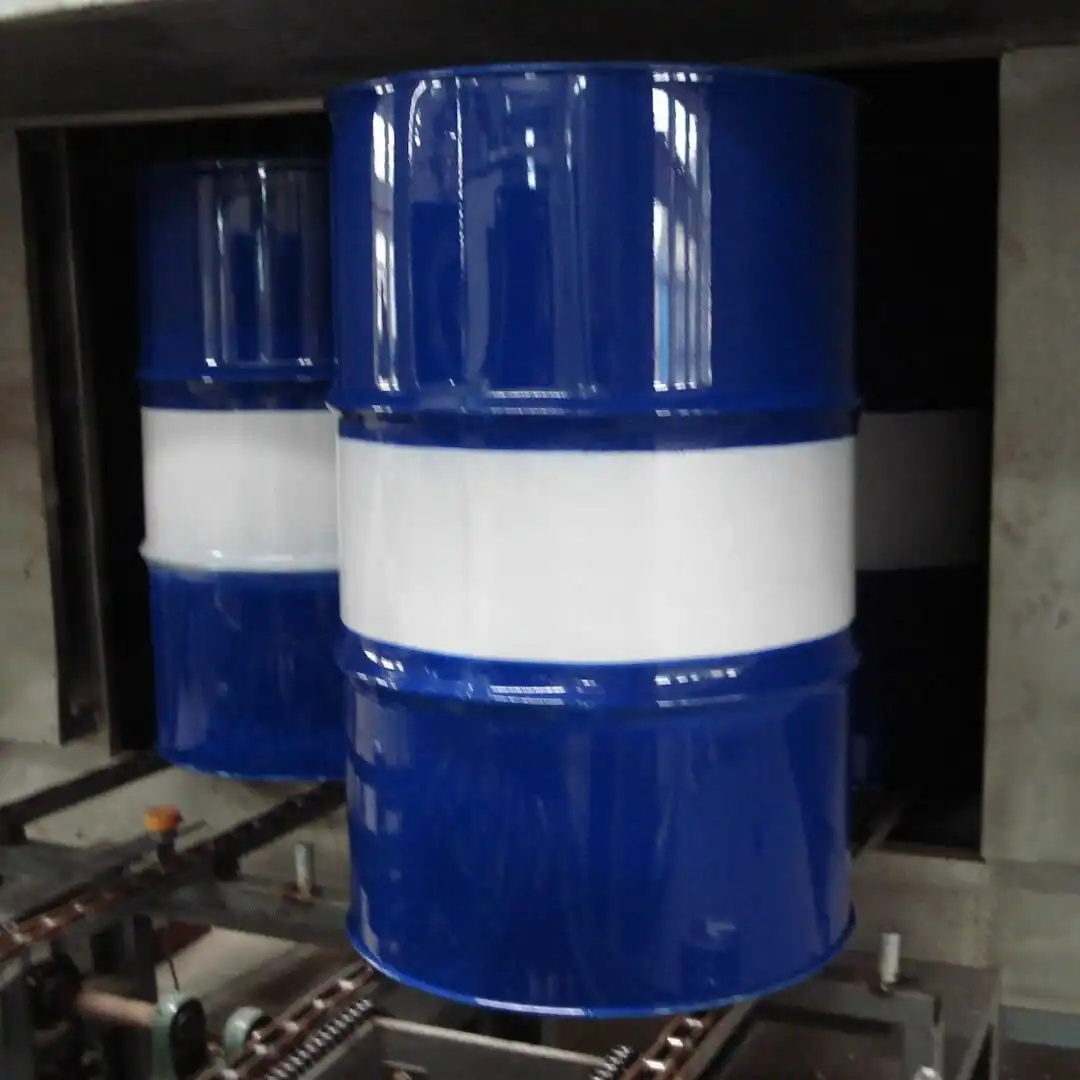

Produktionsergebnisse

Schweißverfahren:

Diese Ausrüstung verwendet ein Rollnahtschweißverfahren mit Elektroden in Form von zylindrischen Rollen. Die Breite der Elektrode ist größer als der überlappende Abschnitt der Stahlplatte, wodurch die Dicke der Verbindung gesteuert werden kann. Während des Schweißvorgangs werden ein höherer Elektrodendruck und ein kontinuierlicher Schweißstrom angelegt. Durch die Steuerung von Schweißparametern wie Elektrodendruck, Schweißstrom und Schweißzeit kann eine stabile Schweißqualität erreicht werden. Die Maschine ist in der Lage, den Nahtschweißprozess an Längsnähten von Metallfässern mit Durchmessern von 516 mm (für konische Fässer) bis 571,5 mm durchzuführen.

Konfigurationsliste der Ausrüstung

Produktionslinie für Trommelenden
SN.	Modell-Nr.	Name	Einheit	Menge	Hinweis
1	ST2311.00B	Aufwickelwagen	Satz	1	Hydraulikantrieb
2	STK2010.01.00C	Abwickelvorrichtung	Satz	1	Hydraulikantrieb; Frequenzregelung der Motordrehzahl
3	STK1213100	9-Rollen-Richt- und Messeinrichtung	Satz	1	Servosteuerung
4	ST1319.00	Förderer von der Richtmaschine zur Pressmaschine Schrottblech-Schneidemaschine	Satz	1
5	JD21-160	Deckelpressmaschine	Satz	2	160 Tonnen
6	MJ571.5	Form für Deckel und Boden	Satz	2
7	ST1318.00	Förderer für Deckel zur Vor-Krallen- und Sprühklebstoffmaschine	Satz	2	Inklusive Förderer und Stapelung
8	YJX200900	Vor-Krallen- und Sprühklebstoffmaschine	Satz	2	SPS-Steuerung;
9	St-1001	Automatisches Stapeln für Trommeldeckel	Satz	2
10	Q11-2000	Schrottblech-Schneidemaschine	Satz	1	3*2000mm
11	KJKZ2011.00	Elektrischer Steuerkasten	Satz	1
12	KJ2011.02.00	Hydraulikstation	Satz	1

Automatisches Stanzen von 2′& 3/4′-Löchern und Verriegeln von 2′& 3/4′-Verschlüssen
SN.	Name	Einheit	Menge
1	Tiefhals-Kraft 63-Tonnen-Presse	Satz	2
2	Doppelpressform	Satz	1
3	Doppelverriegelungsform	Satz	1
4	Automatische Transportlinie für Deckel	Satz	1
5	Elektrisches Steuerungssystem	Satz	1

Zuschnittlinie (für Fasskörper)
SN.	Modell-Nr.	Name	Einheit	Menge	Hinweis
1	ST2311.00B	Aufwickelwagen	Satz	1	Hydraulikantrieb
2	STK2010.01.00C	Abwickelvorrichtung	Satz	1	Hydraulikantrieb
3	STK1213100	9-Rollen-Richtmaschine	Satz	1	Frequenzanpassungsgeschwindigkeit
4	STK1213200	Messeinrichtung	Satz	1	Servomotor
5	Q11-1500	Blechschneidemaschine	Satz	1	3*1500mm
6	KJKZ2011	Elektrischer Steuerkasten	Satz	1
7	KJ2011.02.00	Hydraulikstation	Satz	1

Produktionslinie für Stahlfasskörper
SN.	Modell-Nr.	Name	Einheit	Menge	Hinweis
1	KJJQ.00	Förderer			Schneidlinie
2	FHJ-250-2	Automatischer Schweißer	Satz	1	Dreiphasen-Mittelfrequenz-Wechselrichter
3	YP-line201	Schweißlinien-Walzverdichtung und Ausstanzen der Zunge aus Eisen	Satz	2
4	STG2201.00	Extrusionsflanschmaschine	Satz	1	Enthält Mehrstufen-Arbeitskette und elektrische hydraulische Steuerung
5	STG2203.00	Bördelmaschine	Satz	1	Enthält Mehrstufen-Arbeitskette und elektrische hydraulische Steuerung
6	STG2202. 00	Sickenmaschine	Satz	1	Enthält Mehrstufen-Arbeitskette und elektrische hydraulische Steuerung
7	STG1005.00	Dichtheitsprüfmaschine der Schweißlinie	Satz	1	Enthält Mehrstufen-Arbeitskette und elektrische hydraulische Steuerung
8	ST2204.05.00	Automatische Zuführung für Trommelenden	Satz	1	Enthält Mehrstufen-Arbeitskette und elektrische Steuerung
9	ST2204.00X	Bördelmaschine	Satz	1	Enthält Mehrstufen-Arbeitskette und elektrische hydraulische Steuerung
10	STG1005.00	Dichtheitsprüfmaschine	Satz	1

Nachbehandlung (Waschen, Trocknen, Lackiersystem usw.)
SN.	Name	Einheit	Menge	Hinweis
1	Hebevorrichtung	Satz	1
2	Waschen, Reinigen und Transport	Satz	1
3	Trocknen und Transport	Satz	1
4	Wendemachine	Satz	2
5	Lackierraum (außen)	Satz	2	3 Farben
6	Frontverteiler	Satz	2
7	Vertikale Dreikanal-Trocknungsanlage	Satz	1	(außen)
8	Kühlung	Satz	1
9	Heckverteiler	Satz	1
